Zestaw PICO OneSetWolnostojący PK23-1-B Czany

Zestaw PICO OneSetWolnostojący PK23-1-B Czany to kompleksowe rozwiązanie stworzone z myślą o caravaningowych instalacjach zasilania. Umożliwia monitorowanie 1 akumulatora głównego lub banku akumulatorów, 1 dodatkowego akumulatora rozruchowego lub pomocniczego oraz obsługę maksymalnie 2 zbiorników lub czujników temperatury. Dzięki temu użytkownik zyskuje pełny wgląd w stan energii, poziomy w zbiornikach, temperatury oraz energię pozyskiwaną z paneli fotowoltaicznych, a także praktyczne możliwości wypoziomowania pojazdu kempingowego dzięki precyzyjnemu monitorowaniu systemu zasilania.

W zestawie znajdują się dwa kluczowe urządzenia. Monitor akumulatora PICO P201PICOSTANDALONEBLACK-Rev2.0, który wyświetla dane dotyczące stanu baterii, poziomów w zbiornikach, temperatur oraz energii słonecznej, oraz barograf pozwalający rejestrować parametry pracy. Drugi element to bocznik cyfrowy SC303DIGITALSHUNT300A, umożliwiający pomiar prądu do 300 A, wyposażony w 2 wejścia rezystancyjne i 2 wejścia napięciowe oraz 1 gniazdo na czujnik temperatury.

Charakterystyki techniczne poszczególnych elementów

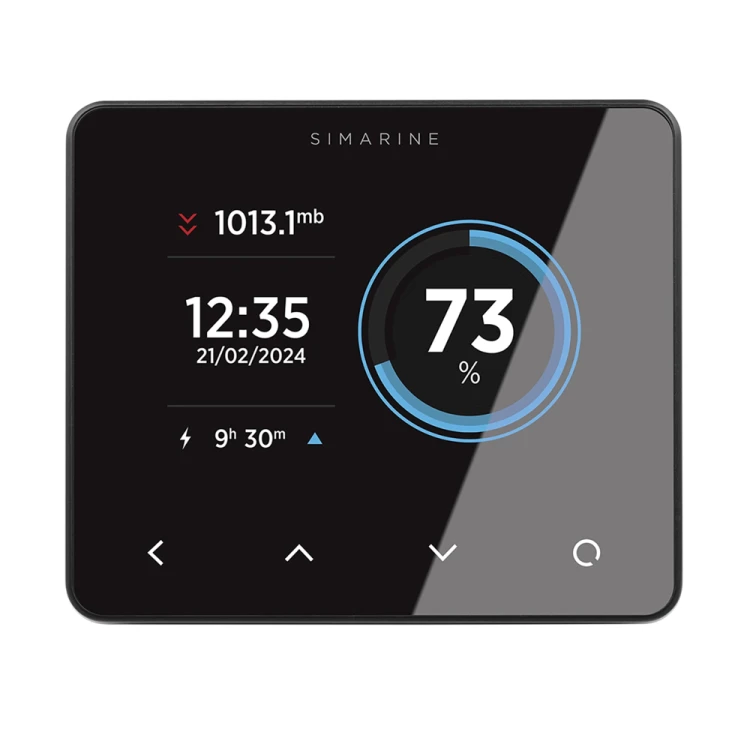

Monitor Baterii P201PICOSTANDALONEBLACK-Rev2.0

• Zakres zasilania: 6–35 VDC
• Zakres temperatur: -20°C do 70°C
• Pobór mocy przy 12V (WiFi włączone, 100% oświetlenia): 90 mA
• Pobór mocy przy 12V (WiFi wyłączone, oświetlenie 70%): 35 mA
• Pobór mocy przy 12V (WiFi wyłączone, oświetlenie 0%): 18 mA
• Pobór mocy przy 12V (zasilanie wyłączone, rejestrator aktywny): 5 mA
• Możliwości wyświetlania - Zakres prądu: -999,99 do +999,99 A
• Możliwości wyświetlania - Dokładność prądu: 0,01 A
• Możliwości wyświetlania - Zakres napięcia: 0 – 75 VDC
• Możliwości wyświetlania - Rozdzielczość napięcia: 0,01 V
• Możliwości wyświetlania - Napięcie Amperogodziny (Ah): ±0,1 Ah
• Możliwości wyświetlania - Zakres temperatur: -40°C do +150°C
• Możliwości wyświetlania - Rozdzielczość temperatury: 0,1°C
• Pasmo częstotliwości radiowej WIFI: 2,4 GHz
• Możliwości monitorowania do liczby urz. - Baterie: 6
• Możliwości monitorowania do liczby urz. - Boczniki: 24
• Możliwości monitorowania do liczby urz. - Czujniki temperatury: 10
• Możliwości monitorowania do liczby urz. - Czujniki poziomu w zbiorniku: 14
• Możliwości monitorowania do liczby urz. - Czujniki inklinometryczne: 2
• Długość (BEZ ZŁĄCZA), mm: 98
• Szerokość (BEZ ZŁĄCZA), mm: 84
• Wysokość (BEZ ZŁĄCZA), mm: 10
• Kolor: Czarny

Bocznik cyfrowy SC303DIGITALSHUNT300A

• Operacyjny Zakres napięcia: 6–35 VDC
• Operacyjny Zakres temperatur: Od -20°C do 70°C
• Pobór mocy przy 12V Pobór mocy przy 12 V Podczas pracy: 1,2 mA
• Pomiar prądu Zakres: 0,01 - 300 A
• Pomiar prądu Dokładność: ± 1%
• Pomiar prądu Dokładność: 0,01 A
• Pomiar prądu Częstotliwość próbkowania: 100 ms
• Maksymalny prąd Ciągły: 300 A
• Prąd szczytowy (<5min): 400 A
• Prąd szczytowy (<1min): 700 A
• Maksymalny prąd Spadek napięcia przy 300A: 37,5 mV
• Maksymalny prąd Maksymalne napięcie na zaciskach: 35 V
• Wejścia napięciowe (U1, U2) Wejścia napięciowe (U1, U2): 2
• Zakres napięcia: 0 – 75 VDC
• Dokładność napięcia: ± 0,3%
• Rozdzielczość napięcia: 1 mV
• Częstotliwość próbkowania napięcia: 100 ms
• Wejścia rezystancji (R1, R2, R3, R4) Wejścia rezystancyjne (gniazdo R1, R2, JST): 3
• Opór Zakres: 0 Ohm – 65 kOhm
• Opór Dokładność: ±3%
• Czujnik temperatury – NTC 10k Zakres: Od –13°C do +80°C
• Czujnik temperatury – NTC 10k Dokładność (od –10 do +60°C): ± 3,0%
• Komunikacja: SiCOM
• Długość, mm: 125
• Szerokość, mm: 70
• Wysokość, mm: 22
• Podłączenie akumulatora: Śruby M10

Zestaw PICO OneSetWolnostojący PK23-1-B Czany jest idealny dla caravaningu i mobilnych instalacji energii. Dzięki możliwości monitorowania wielu parametrów energii oraz łatwej konfiguracji, stan energetyczny pojazdu kempingowego staje się przejrzysty co przyczynia się do bezpiecznej i efektywnej pracy systemu zasilania.
