Cylindryczny zbiornik LPG z fazą lotną do caravaningu

Opis ogólny

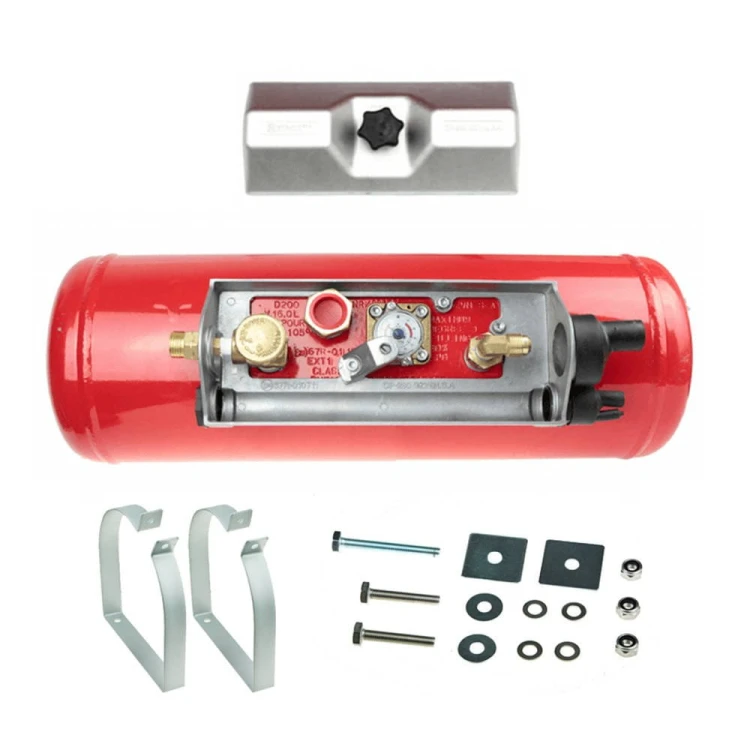

Cylindryczny zbiornik podwieszany na gaz LPG (propan-butan) z poborem fazy lotnej gazu stosowany do ogrzewania, kuchenek i lodówek w kamperach, przyczepach kempingowych, food truckach i innych pojazdach kempingowych. Posiada wejście z ograniczeniem napełniania do 80% pojemności oraz zewnętrzny zawór (wlew) umieszczony na ścianie pojazdu, co umożliwia bezpieczne tankowanie na wszystkich stacjach autogazu w Europie. Na wyjściu zbiornika można zamontować bezpośrednio regulator lub podłączyć się do istniejącej instalacji gazowej za pomocą rurki miedzianej czy przewodu elastycznego (tzw. pigtail).

Wyposażenie i zawory

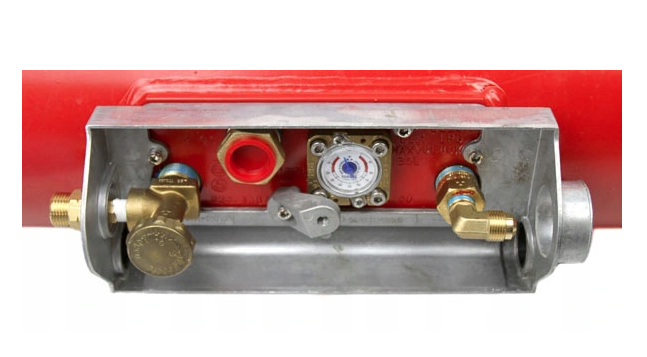

Zawory w zbiorniku na fazę lotną gazu LPG obejmują: Zawór wejściowy z pływakiem odcinającym przy napełnieniu 80%, gwint żeński bezkolanka 3/8" NPT, z kolankiem 3/4" UNF JIC. Zawór wyjściowy ręczny, gwint bez adaptera 1/4" NPT, gwint z adapterem W21.8 LH. Zawór upustowy - upuszcza gaz na zewnątrz przy przekroczeniu ciśnienia 27 atmosfer. Pomiar poziomu realizowany za pomocą pływaka i zegara mechanicznego z wyjściem sygnału rezystencji do kabiny.

Normy i certyfikaty

Zbiorniki LPG z wyjściem fazy lotnej są konstrukcyjnie przystosowane do zasilania urządzeń gazowych w pojazdach, wykonane wg ADR/RID + EN 1442:2006 + A1:2008 i opatrzone certyfikatem TÜV Nord zgodnie z dyrektywą 2010/35/UE + ADR/RID.

Dane techniczne – zestawienie zbiorników

• Średnica [mm] 200, Długość [mm] 583, Pojemność [L] 16, 80% napełnienia 13L (6.76kg), Waga na sucho [kg] 13.5, Waga przy pełnym napełnieniu [kg] 20
• Średnica [mm] 200, Długość [mm] 717, Pojemność [L] 20, 80% napełnienia 16L (8.32kg), Waga na sucho [kg] 15, Waga przy pełnym napełnieniu [kg] 23
• Średnica [mm] 200, Długość [mm] 884, Pojemność [L] 25, 80% napełnienia 20L (10.4kg), Waga na sucho [kg] 16.8, Waga przy pełnym napełnieniu [kg] 26.8
• Średnica [mm] 200, Długość [mm] 1052, Pojemność [L] 30, 80% napełnienia 24L (12.48kg), Waga na sucho [kg] 18.9, Waga przy pełnym napełnieniu [kg] 30.9
• Średnica [mm] 230, Długość [mm] 630, Pojemność [L] 23, 80% napełnienia 18L (9.36kg), Waga na sucho [kg] 14.5, Waga przy pełnym napełnieniu [kg] 23.5
• Średnica [mm] 230, Długość [mm] 809, Pojemność [L] 30, 80% napełnienia 24L (12.48kg), Waga na sucho [kg] 16.5, Waga przy pełnym napełnieniu [kg] 28.5
• Średnica [mm] 230, Długość [mm] 1014, Pojemność [L] 38, 80% napełnienia 30L (15.6kg), Waga na sucho [kg] 19.2, Waga przy pełnym napełnieniu [kg] 34.2
• Średnica [mm] 270, Długość [mm] 605, Pojemność [L] 30, 80% napełnienia 24L (12.48kg), Waga na sucho [kg] 14.6, Waga przy pełnym napełnieniu [kg] 26.6
• Średnica [mm] 270, Długość [mm] 792, Pojemność [L] 40, 80% napełnienia 32L (16.64kg), Waga na sucho [kg] 17.2, Waga przy pełnym napełnieniu [kg] 33.2
• Średnica [mm] 270, Długość [mm] 1069, Pojemność [L] 55, 80% napełnienia 44L (22.88kg), Waga na sucho [kg] 21.7, Waga przy pełnym napełnieniu [kg] 43.7
• Średnica [mm] 300, Długość [mm] 646, Pojemność [L] 40, 80% napełnienia 32L (16.64kg), Waga na sucho [kg] 17.2, Waga przy pełnym napełnieniu [kg] 33.2
• Średnica [mm] 300, Długość [mm] 935, Pojemność [L] 60, 80% napełnienia 48L (24.96kg), Waga na sucho [kg] 21.8, Waga przy pełnym napełnieniu [kg] 45.8
• Średnica [mm] 300, Długość [mm] 1085, Pojemność [L] 70, 80% napełnienia 56L (29.12kg), Waga na sucho [kg] 23.4, Waga przy pełnym napełnieniu [kg] 51.4
• Średnica [mm] 315, Długość [mm] 869, Pojemność [L] 60, 80% napełnienia 48L (24.96kg), Waga na sucho [kg] 24.5, Waga przy pełnym napełnieniu [kg] 48.5
• Średnica [mm] 315, Długość [mm] 1007, Pojemność [L] 70, 80% napełnienia 56L (29.12kg), Waga na sucho [kg] 28.4, Waga przy pełnym napełnieniu [kg] 56.4
• Średnica [mm] 360, Długość [mm] 629, Pojemność [L] 55, 80% napełnienia 44L (22.88kg), Waga na sucho [kg] 24.9, Waga przy pełnym napełnieniu [kg] 46.9
• Średnica [mm] 360, Długość [mm] 936, Pojemność [L] 85, 80% napełnienia 68L (35.36kg), Waga na sucho [kg] 33, Waga przy pełnym napełnieniu [kg] 67
• Średnica [mm] 360, Długość [mm] 1099, Pojemność [L] 100, 80% napełnienia 80L (41.6kg), Waga na sucho [kg] 36, Waga przy pełnym napełnieniu [kg] 76
• Średnica [mm] 360, Długość [mm] 1298, Pojemność [L] 120, 80% napełnienia 96L (49.92kg), Waga na sucho [kg] 40.2, Waga przy pełnym napełnieniu [kg] 88.2
