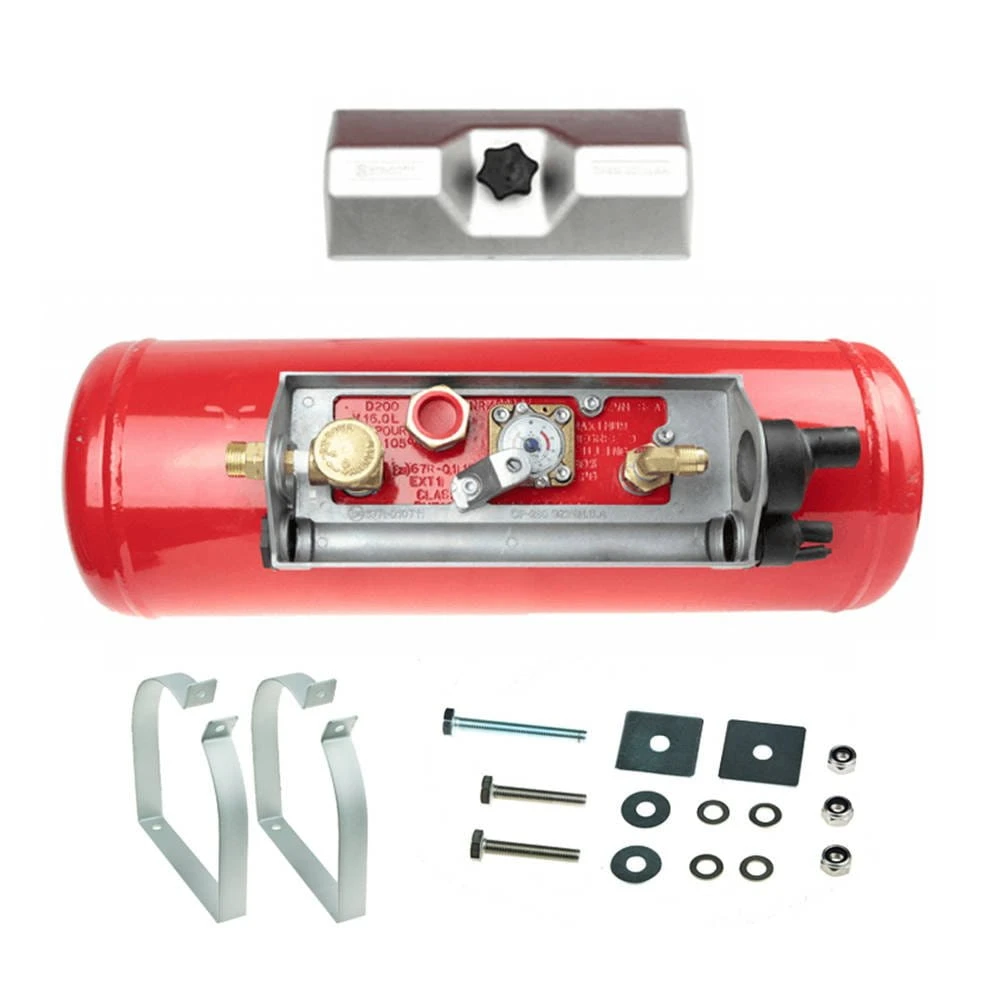

Zbiornik LPG cylindryczny z wyjściem fazy lotnej — do instalacji w kamperach i pojazdach kempingowych

Cel i zastosowanie

Cylindryczny zbiornik podwieszany na gaz LPG (propan‑butan) z poborem fazy lotnej gazu stanowi kluczowy element systemów ogrzewania, kuchenek i lodówek w kamperach, przyczepach kempingowych, food truckach i pokrewnych pojazdach, zapewniając stabilne zasilanie gazowe podczas podróży i postoju. Dzięki zastosowaniu zaawansowanego rozdziału fazy oraz bezpiecznego magazynowania ograniczonego do 80% pojemności, system gwarantuje wysoką efektywność i bezpieczeństwo eksploatacji w każdych warunkach podróży.

Osobne wejście z ograniczeniem napełniania do 80% pojemności oraz zewnętrzny zawór wlewowy umieszczony na ścianie pojazdu umożliwiają bezpieczne tankowanie na polach i stacjach autogazu na terenie Europy. Na wyjściu zbiornika istnieje możliwość bezpośredniego montażu regulatora lub podłączenia do istniejącej instalacji gazowej za pomocą rurki miedzianej czy przewodu elastycznego (tzw. pigtail), co zapewnia elastyczność montażu w różnych konfiguracjach pojazdów.

Zawory i połączenia

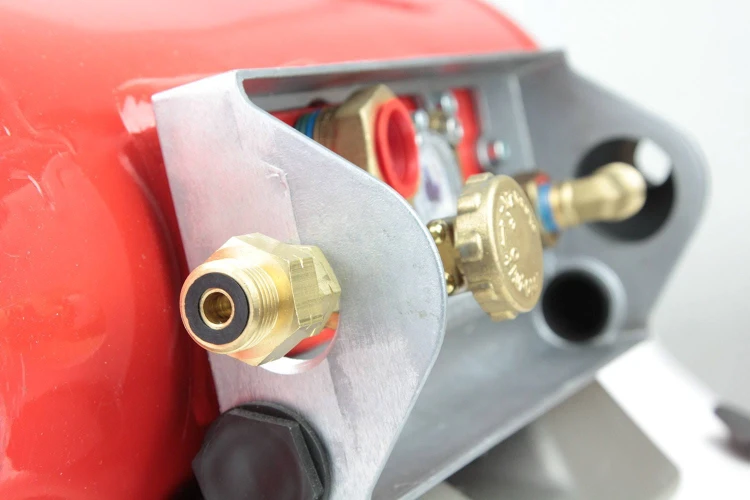

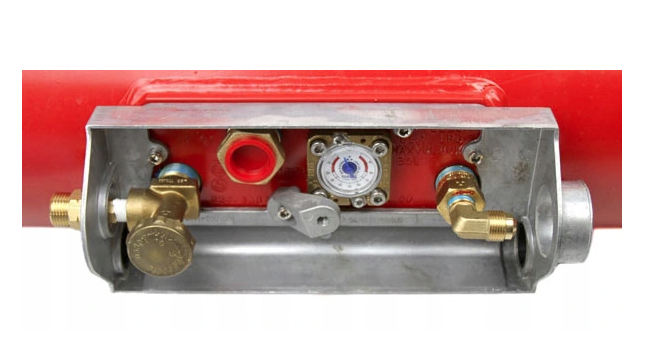

W zestawie znajdują się identyfikujące zawory i połączenia umożliwiające bezpieczną i wygodną obsługę: zawór wejściowy z pływakiem odcinającym przy napełnieniu 80%, gwint żeński bezkolanka: 3/8" NPT, z kolankiem 3/4" UNF JIC; zawór wyjściowy — ręczny, bez adaptera: 1/4" NPT, gwint z adapterem W21.8 LH; zawór upustowy — upuszcza gaz na zewnątrz przy przekroczeniu ciśnienia 27 atm; pomiar poziomu realizowany jest za pomocą pływaka i mechanicznego zegara z wyjściem sygnału rezystencji do kabiny, co umożliwia precyzyjne monitorowanie objętości paliwa w czasie rzeczywistym.

Normy i certyfikaty

Zbiorniki LPG z wyjściem fazy lotnej są konstrukcyjnie przystosowane do zasilania urządzeń gazowych w pojazdach i opracowane zgodnie z ADR / RID oraz EN 1442 : 2006 + A1 : 2008, ponadto opatrzone certyfikatem TÜV Nord zgodnym z dyrektywą 2010/35/UE oraz ADR/RID, co potwierdza ich wysoką jakość wykonania i bezpieczną eksploatację na europejskich drogach.

Wykaz rozmiarów i dane techniczne

• Średnica 200 mm – długość 583 mm – pojemność 16 L – 80% napełnienia 13 L (6.76 kg) – waga na pustу 13.5 kg – waga na pełno 20 kg
• Średnica 200 mm – długość 717 mm – pojemność 20 L – 80% napełnienia 16 L (8.32 kg) – waga na pustо 15 kg – waga na pełno 23 kg
• Średnica 200 mm – długość 884 mm – pojemność 25 L – 80% napełnienia 20 L (10.4 kg) – waga na pustо 16.8 kg – waga na pełno 26.8 kg
• Średnica 200 mm – długość 1052 mm – pojemność 30 L – 80% napełnienia 24 L (12.48 kg) – waga na pustо 18.9 kg – waga na pełno 30.9 kg
• Średnica 230 mm – długość 630 mm – pojemność 23 L – 80% napełnienia 18 L (9.36 kg) – waga na pustо 14.5 kg – waga na pełno 23.5 kg
• Średnica 230 mm – długość 809 mm – pojemność 30 L – 80% napełnienia 24 L (12.48 kg) – waga na pustо 16.5 kg – waga na pełno 28.5 kg
• Średnica 230 mm – długość 1014 mm – pojemność 38 L – 80% napełnienia 30 L (15.6 kg) – waga na pustо 19.2 kg – waga na pełno 34.2 kg
• Średnica 270 mm – długość 605 mm – pojemność 30 L – 80% napełnienia 24 L (12.48 kg) – waga na pustо 14.6 kg – waga na pełno 26.6 kg
• Średnica 270 mm – długość 792 mm – pojemność 40 L – 80% napełnienia 32 L (16.64 kg) – waga na pustо 17.2 kg – waga na pełno 33.2 kg
• Średnica 270 mm – długość 1069 mm – pojemność 55 L – 80% napełnienia 44 L (22.88 kg) – waga na pustо 21.7 kg – waga na pełno 43.7 kg
• Średnica 300 mm – długość 646 mm – pojemność 40 L – 80% napełnienia 32 L (16.64 kg) – waga na pustо 17.2 kg – waga na pełno 33.2 kg
• Średnica 300 mm – długość 935 mm – pojemność 60 L – 80% napełnienia 48 L (24.96 kg) – waga na pustо 21.8 kg – waga na pełno 45.8 kg
• Średnica 300 mm – długość 1085 mm – pojemność 70 L – 80% napełnienia 56 L (29.12 kg) – waga na pustо 23.4 kg – waga na pełno 51.4 kg
• Średnica 315 mm – długość 869 mm – pojemność 60 L – 80% napełnienia 48 L (24.96 kg) – waga na pustо 24.5 kg – waga na pełno 48.5 kg
• Średnica 315 mm – długość 1007 mm – pojemność 70 L – 80% napełnienia 56 L (29.12 kg) – waga na pustо 28.4 kg – waga na pełno 56.4 kg
• Średnica 360 mm – długość 629 mm – pojemność 55 L – 80% napełnienia 44 L (22.88 kg) – waga na pustо 24.9 kg – waga na pełno 46.9 kg
• Średnica 360 mm – długość 936 mm – pojemność 85 L – 80% napełnienia 68 L (35.36 kg) – waga na pustо 33 kg – waga na pełno 67 kg
• Średnica 360 mm – długość 1099 mm – pojemność 100 L – 80% napełnienia 80 L (41.6 kg) – waga na pustо 36 kg – waga na pełno 76 kg
• Średnica 360 mm – długość 1298 mm – pojemność 120 L – 80% napełnienia 96 L (49.92 kg) – waga na pustо 40.2 kg – waga na pełno 88.2 kg
