Zbiornik LPG z fazą lotną — do zasilania urządzeń gazowych w caravaningowych pojazdach

Opis ogólny

Cylindryczny zbiornik podwieszany na gaz LPG, z którego pobieranie gazu odbywa się z fazy lotnej, co zapewnia stabilne i bezproblemowe zasilanie urządzeń gazowych takich jak ogrzewanie, kuchenka czy lodówka w kamperach, przyczepach kempingowych, food truckach i innych pojazdach rekreacyjnych. Dzięki zastosowaniu ograniczenia napełnienia do 80% objętości instalacja utrzymuje bezpieczny poziom ciśnienia i redukuje ryzyko przepełnienia podczas eksploatacji w różnych warunkach jazdy i pogody.

Bezpieczeństwo i obsługa

Wyposa­żony w osobne wejście z ograniczeniem napełniania do 80% oraz zewnętrzny zawór (wlew) zamontowany na ścianie pojazdu umożliwia bezpieczne tankowanie na wszystkich stacjach autogazu w Europie. Na wyjściu zbiornika można zamontować regulator gazowy bezpośrednio lub podłączyć instalację gazową do istniejącej sieci za pomocą rurki miedzianej lub przewodu elastycznego (tzw. pigtail), co daje dużą elastyczność montażu i kompatybilność z różnymi systemami gazowymi w pojazdach.

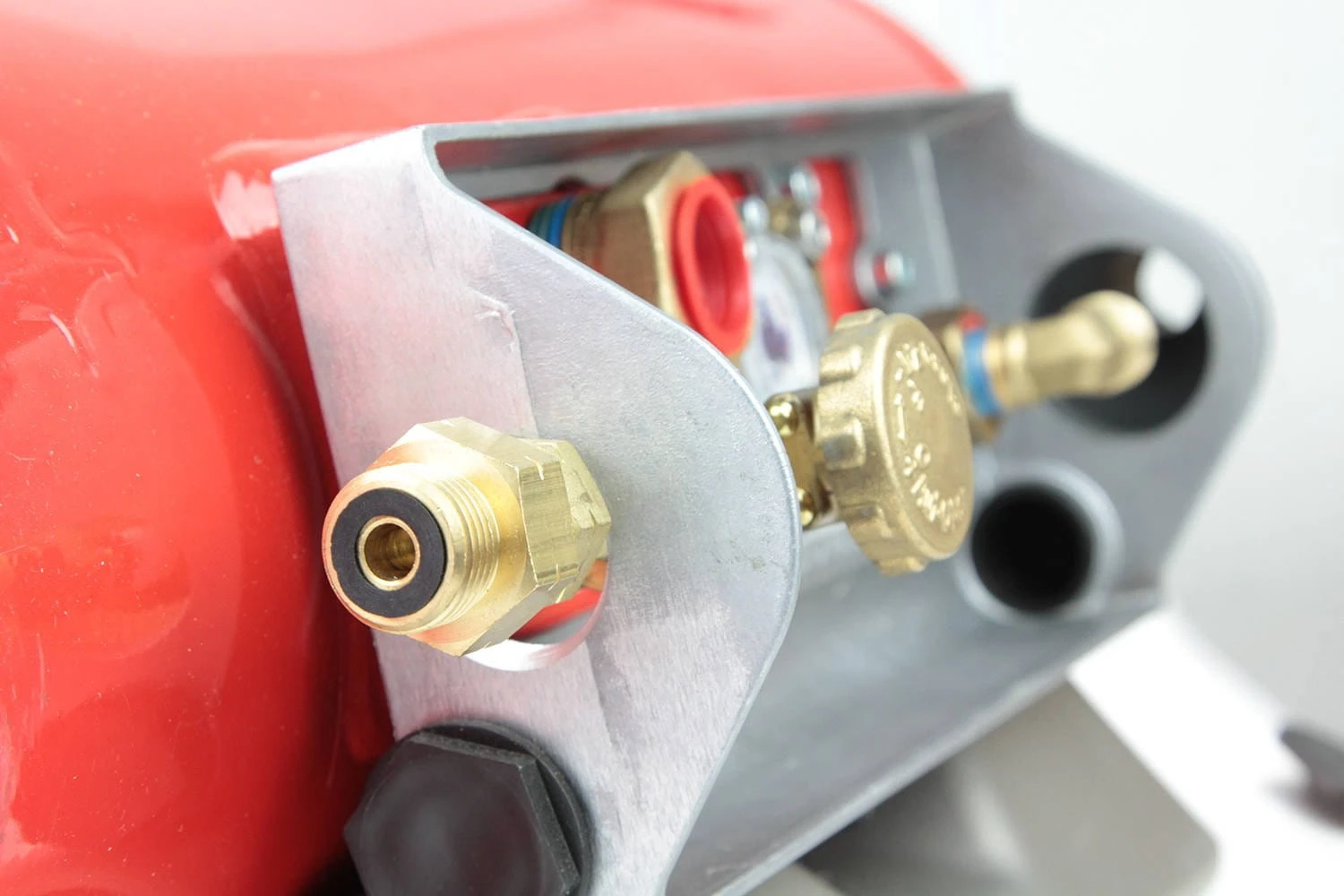

Zawory i łączności

• Zawór wejściowy z pływakiem odcinającym przy napełnieniu 80%, gwint żeński bezkolanka: 3/8" NPT, z kolankiem 3/4" UNF JIC
• Zawór wyjściowy - ręczny, gwint bez adaptera: 1/4" NPT, gwint z adapterem W21.8 LH
• Zawór upustowy - upuszcza gaz na zewnątrz przy przekroczeniu ciśnienia 27 atmosfer
• Pomiar poziomu przy użyciu pływaka i zegara mechanicznego z wyjściem sygnału rezystencji do kabiny

Normy i certyfikaty

Zbiorniki LPG z wyjściem fazy lotnej są konstrukcyjnie przystosowane do zasilania urządzeń gazowych w pojazdach, wykonane wg norm ADR/RID + EN 1442:2006 + A1:2008 i opatrzone certyfikatem TÜV Nord według dyrektywy 2010/35/UE + ADR/RID.

Zestawienie zbiorników — wyjście fazy lotnej LPG

Przegląd dostępnych wersji uwzględnia różne średnice i długości, pojemności oraz masy, z informacją o 80% napełnieniu:

• Średnica 200 mm – Długość 583 mm – Pojemność 16 L – 80% napełnienia 13 L (6.76 kg) – Waga na sucho 13.5 kg – Waga pełna 20 kg
• Średnica 200 mm – Długość 717 mm – Pojemność 20 L – 80% napełnienia 16 L (8.32 kg) – Waga na sucho 15 kg – Waga pełna 23 kg
• Średnica 200 mm – Długość 884 mm – Pojemność 25 L – 80% napełnienia 20 L (10.4 kg) – Waga na sucho 16.8 kg – Waga pełna 26.8 kg
• Średnica 200 mm – Długość 1052 mm – Pojemność 30 L – 80% napełnienia 24 L (12.48 kg) – Waga na sucho 18.9 kg – Waga pełna 30.9 kg
• Średnica 230 mm – Długość 630 mm – Pojemność 23 L – 80% napełnienia 18 L (9.36 kg) – Waga na sucho 14.5 kg – Waga pełna 23.5 kg
• Średnica 230 mm – Długość 809 mm – Pojemność 30 L – 80% napełnienia 24 L (12.48 kg) – Waga na sucho 16.5 kg – Waga pełna 28.5 kg
• Średnica 230 mm – Długość 1014 mm – Pojemność 38 L – 80% napełnienia 30 L (15.6 kg) – Waga na sucho 19.2 kg – Waga pełna 34.2 kg
• Średnica 270 mm – Długość 605 mm – Pojemność 30 L – 80% napełnienia 24 L (12.48 kg) – Waga na sucho 14.6 kg – Waga pełna 26.6 kg
• Średnica 270 mm – Długość 792 mm – Pojemność 40 L – 80% napełnienia 32 L (16.64 kg) – Waga na sucho 17.2 kg – Waga pełna 33.2 kg
• Średnica 270 mm – Długość 1069 mm – Pojemność 55 L – 80% napełnienia 44 L (22.88 kg) – Waga na sucho 21.7 kg – Waga pełna 43.7 kg
• Średnica 300 mm – Długość 646 mm – Pojemność 40 L – 80% napełnienia 32 L (16.64 kg) – Waga na sucho 17.2 kg – Waga pełna 33.2 kg
• Średnica 300 mm – Długość 935 mm – Pojemność 60 L – 80% napełnienia 48 L (24.96 kg) – Waga na sucho 21.8 kg – Waga pełna 45.8 kg
• Średnica 300 mm – Długość 1085 mm – Pojemność 70 L – 80% napełnienia 56 L (29.12 kg) – Waga na sucho 23.4 kg – Waga pełna 51.4 kg
• Średnica 315 mm – Długość 869 mm – Pojemność 60 L – 80% napełnienia 48 L (24.96 kg) – Waga na sucho 24.5 kg – Waga pełna 48.5 kg
• Średnica 315 mm – Długość 1007 mm – Pojemność 70 L – 80% napełnienia 56 L (29.12 kg) – Waga na sucho 28.4 kg – Waga pełna 56.4 kg
• Średnica 360 mm – Długość 629 mm – Pojemność 55 L – 80% napełnienia 44 L (22.88 kg) – Waga na sucho 24.9 kg – Waga pełna 46.9 kg
• Średnica 360 mm – Długość 936 mm – Pojemność 85 L – 80% napełnienia 68 L (35.36 kg) – Waga na sucho 33.0 kg – Waga pełna 67.0 kg
• Średnica 360 mm – Długość 1099 mm – Pojemność 100 L – 80% napełnienia 80 L (41.6 kg) – Waga na sucho 36.0 kg – Waga pełna 76.0 kg
• Średnica 360 mm – Długość 1298 mm – Pojemność 120 L – 80% napełnienia 96 L (49.92 kg) – Waga na sucho 40.2 kg – Waga pełna 88.2 kg
