Zbiornik LPG z wyjściem fazy lotnej do caravaningu

Opis ogólny

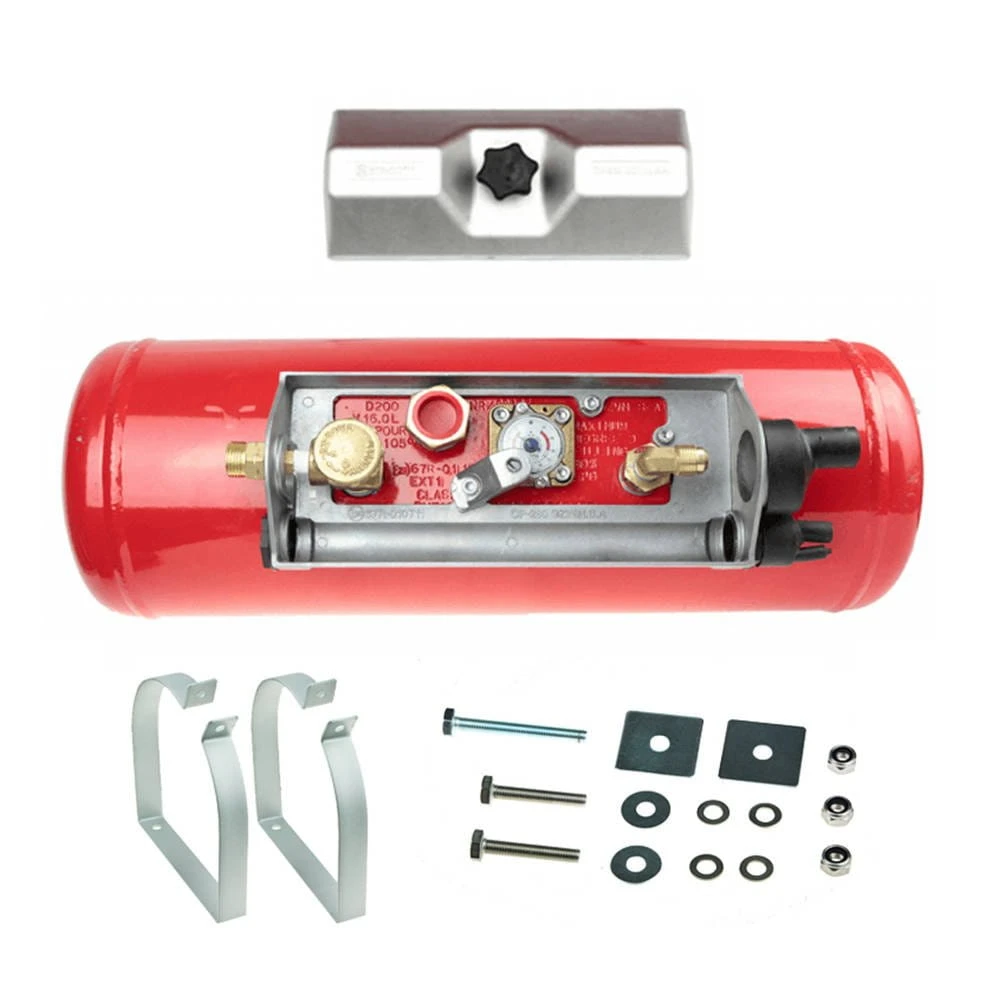

Cylindryczny, podwieszany zbiornik na gaz LPG (propan-butan) zaprojektowany z myślą o bezpiecznym poborze fazy lotnej gazu wykorzystywanego w kamperach, przyczepach kempingowych, food truckach i innych mobilnych jednostkach podróżnych do ogrzewania, gotowania oraz zasilania lodówek. Wyposażono go w osobne wejście z ograniczeniem napełniania do 80% pojemności oraz w zewnętrzny zawór wlewowy ulokowany na ścianie pojazdu, co umożliwia bezpieczne tankowanie na wszystkich stacjach autogazu w Europie. Na wyjściu zbiornika istnieje możliwość zamontowania regulatora gazowego bezpośrednio na zbiorniku lub podłączenia do istniejącej instalacji gazowej za pomocą rurki miedzianej lub przewodu elastycznego (tzw. pigtail), co daje elastyczność w integracji z pokładowymi instalacjami gazowymi.

Wyposażenie i zawory

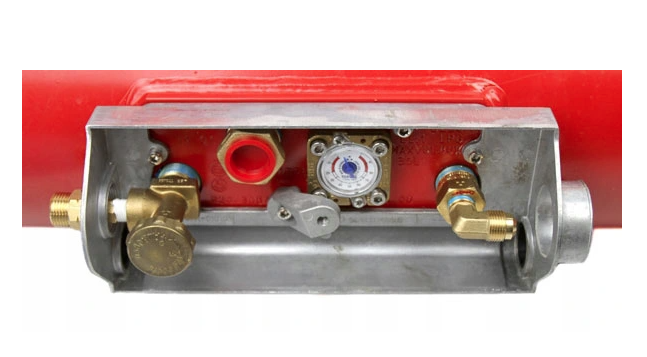

Zawory, w które jest wyposażony zbiornik na fazę lotną gazu LPG to:

• Zawór wejściowy z pływakiem odcinającym przy napełnieniu 80%, gwint żeński 3/8" NPT, z kolankiem 3/4" UNF JIC,
• Zawór wyjściowy - ręczny, gwint bez adaptera: 1/4" NPT, gwint z adapterem W21.8 LH,
• Zawór upustowy - upuszcza gaz na zewnątrz przy przekroczeniu ciśnienia 27 atmosfer,
• Pomiar poziomu przy pomocy pływaka i zegara mechanicznego z wyjściem sygnału rezystencji do kabiny.

Normy i certyfikaty

Zbiorniki LPG z wyjściem fazy lotnej są konstrukcyjnie przystosowane do zasilania urządzeń gazowych w pojazdach, wykonane zgodnie z ADR/RID oraz EN 1442:2006 + A1:2008 i opatrzone certyfikatem TŰV Nord według dyrektywy 2010/35/UE + ADR/RID, co potwierdza ich wysoką jakość, bezpieczeństwo i zgodność z europejskimi standardami transportu gazów.

Zestawienie zbiorników z wyjściem fazy lotnej LPG

Średnica [mm], Długość [mm], Pojemność [L], 80% napełnienia, Waga na pusto [kg], Waga na pełno [kg]

• Średnica: 200 mm, Długość: 583 mm, Pojemność: 16 L, 80% napełnienia: 13 L (6.76 kg), Waga pustego: 13.5 kg, Waga pełnego: 20 kg
• Średnica: 200 mm, Długość: 717 mm, Pojemność: 20 L, 80% napełnienia: 16 L (8.32 kg), Waga pustego: 15 kg, Waga pełnego: 23 kg
• Średnica: 200 mm, Długość: 884 mm, Pojemność: 25 L, 80% napełnienia: 20 L (10.4 kg), Waga pustego: 16.8 kg, Waga pełnego: 26.8 kg
• Średnica: 200 mm, Długość: 1052 mm, Pojemność: 30 L, 80% napełnienia: 24 L (12.48 kg), Waga pustego: 18.9 kg, Waga pełnego: 30.9 kg
• Średnica: 230 mm, Długość: 630 mm, Pojemność: 23 L, 80% napełnienia: 18 L (9.36 kg), Waga pustego: 14.5 kg, Waga pełnego: 23.5 kg
• Średnica: 230 mm, Długość: 809 mm, Pojemność: 30 L, 80% napełnienia: 24 L (12.48 kg), Waga pustego: 16.5 kg, Waga pełnego: 28.5 kg
• Średnica: 230 mm, Długość: 1014 mm, Pojemność: 38 L, 80% napełnienia: 30 L (15.6 kg), Waga pustego: 19.2 kg, Waga pełnego: 34.2 kg
• Średnica: 270 mm, Długość: 605 mm, Pojemność: 30 L, 80% napełnienia: 24 L (12.48 kg), Waga pustego: 14.6 kg, Waga pełnego: 26.6 kg
• Średnica: 270 mm, Długość: 792 mm, Pojemność: 40 L, 80% napełnienia: 32 L (16.64 kg), Waga pustego: 17.2 kg, Waga pełnego: 33.2 kg
• Średnica: 270 mm, Długość: 1069 mm, Pojemność: 55 L, 80% napełnienia: 44 L (22.88 kg), Waga pustego: 21.7 kg, Waga pełnego: 43.7 kg
• Średnica: 300 mm, Długość: 646 mm, Pojemność: 40 L, 80% napełnienia: 32 L (16.64 kg), Waga pustego: 17.2 kg, Waga pełnego: 33.2 kg
• Średnica: 300 mm, Długość: 935 mm, Pojemność: 60 L, 80% napełnienia: 48 L (24.96 kg), Waga pustego: 21.8 kg, Waga pełnego: 45.8 kg
• Średnica: 300 mm, Długość: 1085 mm, Pojemność: 70 L, 80% napełnienia: 56 L (29.12 kg), Waga pustego: 23.4 kg, Waga pełnego: 51.4 kg
• Średnica: 315 mm, Długość: 869 mm, Pojemność: 60 L, 80% napełnienia: 48 L (24.96 kg), Waga pustego: 24.5 kg, Waga pełnego: 48.5 kg
• Średnica: 315 mm, Długość: 1007 mm, Pojemność: 70 L, 80% napełnienia: 56 L (29.12 kg), Waga pustego: 28.4 kg, Waga pełnego: 56.4 kg
• Średnica: 360 mm, Długość: 629 mm, Pojemność: 55 L, 80% napełnienia: 44 L (22.88 kg), Waga pustego: 24.9 kg, Waga pełnego: 46.9 kg
• Średnica: 360 mm, Długość: 936 mm, Pojemność: 85 L, 80% napełnienia: 68 L (35.36 kg), Waga pustego: 33 kg, Waga pełnego: 67 kg
• Średnica: 360 mm, Długość: 1099 mm, Pojemność: 100 L, 80% napełnienia: 80 L (41.6 kg), Waga pustego: 36 kg, Waga pełnego: 76 kg
• Średnica: 360 mm, Długość: 1298 mm, Pojemność: 120 L, 80% napełnienia: 96 L (49.92 kg), Waga pustego: 40.2 kg, Waga pełnego: 88.2 kg
