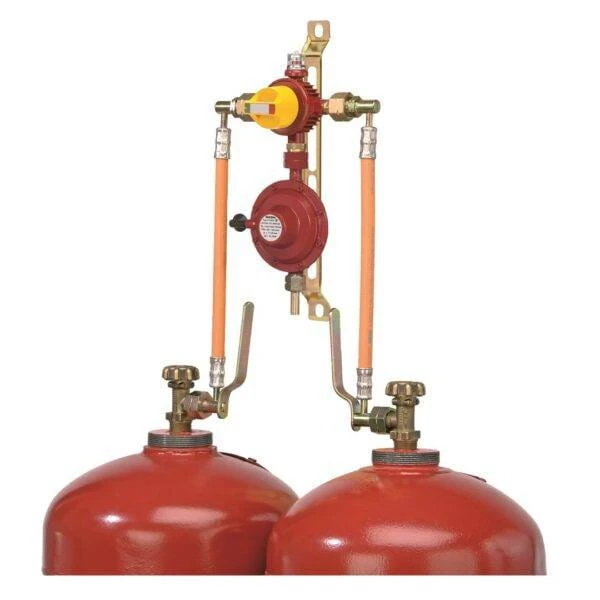

GOK Instalacja dwubutlowa 37/50 mbar, 6 kg/h

Parametry techniczne i wydajność

Wydajność instalacji wynosi 6 kg/h co zapewnia płynne doprowadienie gazu do odbiorników w całej instalacji. Ciśnienie wyjściowe pracuje na poziomach 37/50 mbar, co gwarantuje stabilny przepływ i bezproblemową pracę urządzeń. Maksymalne dopuszczalne ciśnienie systemu (PS) wynosi 16 bar, co zabezpiecza układ przed przekroczeniem dopuszczalnych parametrów.

Przyłącze na wyjściu

Przyłącze wyjściowe to 1/2 L stożkowe lub króciec (RST) 12 co zapewnia szeroką kompatybilność z dostępną armaturą i przewodami.

Opis instalacji dwubutlowej

Instalacje butlowe LPG zyskują rosnące zainteresowanie wśród inwestorów ze względu na możliwość doprowadzenia większej ilości gazu do instalacji i odbiorników poprzez połączenie dwóch butli gazowych w jedną spójną instalację. Tego typu instalacja wielobutlowa może być wyposażona w przełącznik automatyczny lub ręczny w zależności od potrzeb i preferencji użytkownika oraz zastosowania.

Zalety i wyposażenie

Instalacja butlowa z przełącznikiem automatycznym zapewnia pobór gazu z obu stron w sposób naprzemienny i umożliwia bezprzerywaną pracę nawet przy wymianie butli. Wbudowany obwód bezpieczeństwa chroni przed wypływem gazu podczas wymiany butli. Opcjonalnie dostępna wersja z elektronicznym wskaźnikiem pracy (praca/rezerwa) z wyświetlaczem informującym o stanie (zielony/czerwony).

Zakres dostawy

• węże wysokociśnieniowe
• odpowiednia liczba rurek i przejściówek, śrubunków, elementów mocujących i szyna montażowa
• przełącznik
• reduktor niskiego ciśnienia z nadciśnieniowym wydmuchowym zaworem bezpieczeństwa PRV z otworem oddechowym
• zestaw kontrolny umożliwiający kontrolę szczelności instalacji gazu płynnego bez demontażu reduktora ciśnienia
• przyłącze na wyjściu ½” gwint lewy lub prawy

Montaż

Przed przystąpieniem do montażu należy sprawdzić, czy żaden z elementów nie uległ uszkodzeniu podczas transportu. Montaż instalacji powinny przeprowadzać wykwalifikowane osoby zgodnie z instrukcją producenta, aby zapewnić bezpieczeństwo i prawidłowe działanie całego układu.

Kolejność montażu instalacji dwubutlowej

Połączyć węże wysokociśnieniowe od strony roboczej i strony rezerwowej między przyłączem na wejściu AUV lub MUV albo podwójnym blokiem odcinającym a zaworem na butli gazowej i następnie skontrolować szczelność systemu.

Kontrola szczelności

Po montażu i przed uruchomieniem konieczne jest przeprowadzenie kontroli szczelności. W tym celu należy zamknąć całą armaturę odcinającą urządzenie odbiorcze, powoli otworzyć zawór poboru gazu na zbiorniku lub zawory na butli gazowej, spryskać wszystkie połączenia środkiem pieniącym i obserwować, czy w miejscu połączeń tworzą się pęcherzyki. Bezpośrednio po zakończonym teście instalacja jest gotowa do użycia.

Konserwacja

Prawidłowo zamontowana i użytkowana instalacja nie wymaga specjalistycznej konserwacji w typowych warunkach użytkowania. W razie pojawienia się błędów w czasie eksploatacji oraz przy nieprawidłowym doborze komponentów należy odnieść się do instrukcji producenta. W przypadku problemów z ponownym uruchomieniem lub stwierdzeniem błędów w doborze, produkt powinien zostać przesłany do producenta w celu przeprowadzenia kontroli. Osoby nieuprawnione nie powinny samodzielnie wykonywać napraw.
