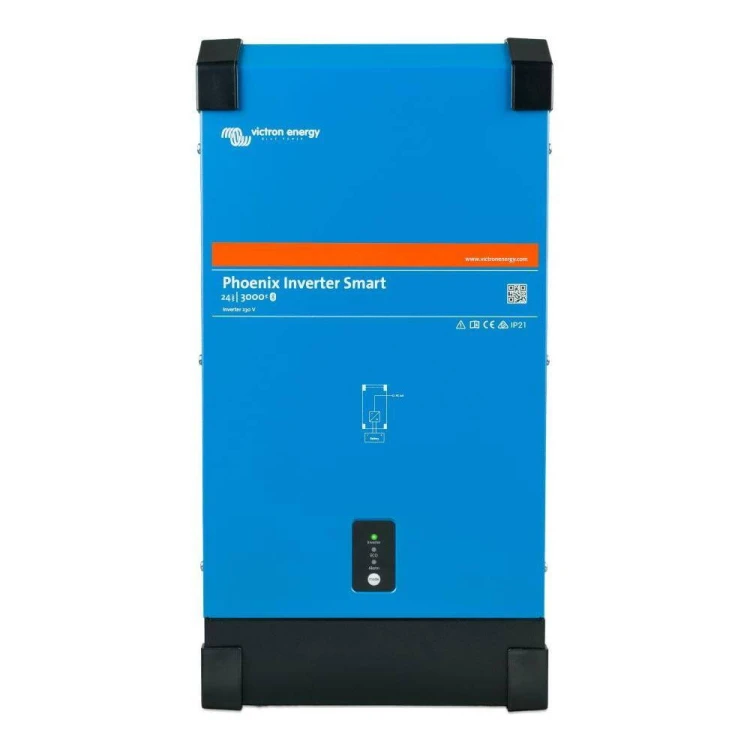

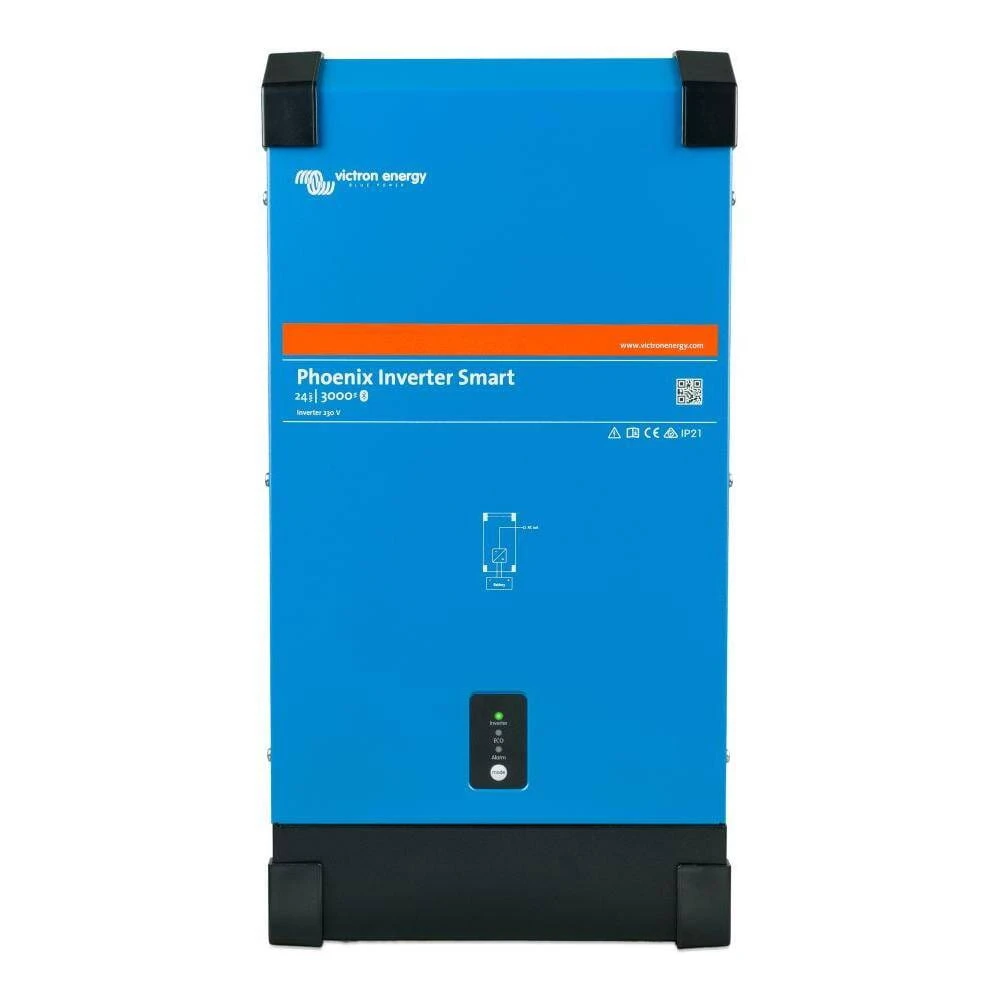

Inwerter Phoenix 24/3000 230V Smart Victron z Bluetooth

SinusMax – doskonała inżynieria

Ta seria falowników została zaprojektowana z myślą o profesjonalnym zastosowaniu w caravaningu oraz w zaawansowanych instalacjach off grid, gdzie stabilne i czyste zasilanie ma kluczowe znaczenie dla komfortu użytkownika i niezawodności całego systemu. Dzięki wykorzystaniu hybrydowej technologii HF falowniki cechują wyjątkową sprawność przy jednoczesnym zachowaniu wysokiej mocy wyjściowej oraz zwartą, lekką konstrukcją, która ułatwia montaż w ograniczonych przestrzeniach pojazdów kempingowych.

Unikalną cechą technologii SinusMax jest niezwykle wysoka moc rozruchowa, która umożliwia bezproblemowy start sprężarek klimatyzacyjnych, kompresorów czy silników elektrycznych, nawet przy krótkotrwałych skokach poboru prądu. Dzięki temu inwerter doskonale radzi sobie z obciążeniem dynamicznym w wymagających aplikacjach wewnątrz pojazdów kempingowych i łodzi motorowych.

Praktyczna elastyczność wynikająca z możliwości pracy równoległej i konfiguracji 3-fazowej daje niemal nieograniczone możliwości powiększania mocy wyjściowej. Na przykład zestawienie do sześciu jednostek 24/5000 pozwala uzyskać 24 kW mocy wyjściowej przy 30 kVA, a także umożliwia pracę w układzie trójfazowym w zależności od potrzeb instalacji i zakładanych obciążeń.

Interfejs VE.Bus zapewnia pełną łączność i możliwość zdalnego sterowania. Do komunikacji z komputerem służy interfejs VE.Bus na USB MK3-USB, a wraz z programami VictronConnect lub VEConfigure użytkownik może precyzyjnie dostosować parametry wyjściowe, takie jak napięcie i częstotliwość, a także programować funkcje przekaźnika oraz ustawienia ochronne. Falowniki można łatwo zintegrować z systemem Cerbo GX, co umożliwia monitorowanie stanu akumulatorów i zdalne sterowanie całym układem energii bez przerwy w działaniu urządzeń elektronicznych.

Nowe zastosowania falowników dużej mocy otwierają możliwości dla rozbudowanych instalacji w caravaningu. Aby zrozumieć praktyczne aspekty projektowania i doboru pojemności akumulatorów w takich układach, warto zapoznać się z opracowaniami i przykładami dostępnymi w literaturze branżowej oraz w zasobach Victron Energy.

Falownik: 24/3000
Praca równoległa i 3-fazowa: Tak
Zakres napięcia wejściowego (VDC): 19 - 33 V
Wyjście: Napięcie wyjściowe: 230 VAC ± 2 % Częstotliwość: 50 Hz ± 0,1 %
Moc wyjściowa przy 25 °C (VA): 3000
Moc wyjściowa przy 25 °C (W): 2400
Moc wyjściowa przy 40 °C (W): 2200
Moc wyjściowa przy 65 °C (W): 1700
Moc szczytowa (W): 6000
Najwyższa sprawność 12/ 24 / 48 V (%): 93 / 94 / 95
Moc przy zerowym obciążeniu 12 / 24 / 48V (W): 20 / 20 / 25
Moc przy zerowym obciążeniu w trybie AES (W): 15 / 15 / 20
Zerowa moc obciążenia w trybie wyszukiwania (W): 8 / 10 / 12
Programowalny przekaźnik (3): Tak
Zabezpieczenie (4): a - g
Port komunikacyjny VE.Bus: Do pracy równoległej i trójfazowej, zdalnego monitorowania i integracji systemu
Zdalne włączanie i wyłączanie: Tak
Wspólna charakterystyka: Zakres temperatur pracy: -40 do +65 ºC (chłodzenie wspomagane wentylatorem) Wilgotność (bez kondensacji): maks. 95%
Cechy wspólne: Materiał i kolor: aluminium (niebieski RAL 5012) Stopień ochrony: IP21
Podłączenie akumulatora: 2+2 śruby M8
Podłączenie 230 V AC: Zaciski śrubowe
Waga (kg): 18
Wymiary (hxwhd w mm): 362 x 258 x 218
Bezpieczeństwo: EN 60335-1
Odporność na emisję: EN 55014-1 / EN 55014-2

1) Możliwość dostosowania do 60 Hz i 240 V
2) Obciążenie nieliniowe, współczynnik szczytu 3:1
3) Programowalny przekaźnik, który można m.in. ustawić na alarm ogólny, podnapięcie DC lub funkcję start/stop agregatu.

Napięcie znamionowe AC: 230 V / 4 A
Prąd stały: 4 A do 35 VDC, 1 A do 60 VDC

4) Klucz zabezpieczający:

a) zwarcie wyjścia
b) przeciążenie
c) zbyt wysokie napięcie akumulatora
d) zbyt niskie napięcie akumulatora
e) zbyt wysoka temperatura
f) 230 VAC na wyjściu falownika
g) zbyt wysokie tętnienie napięcia wejściowego
