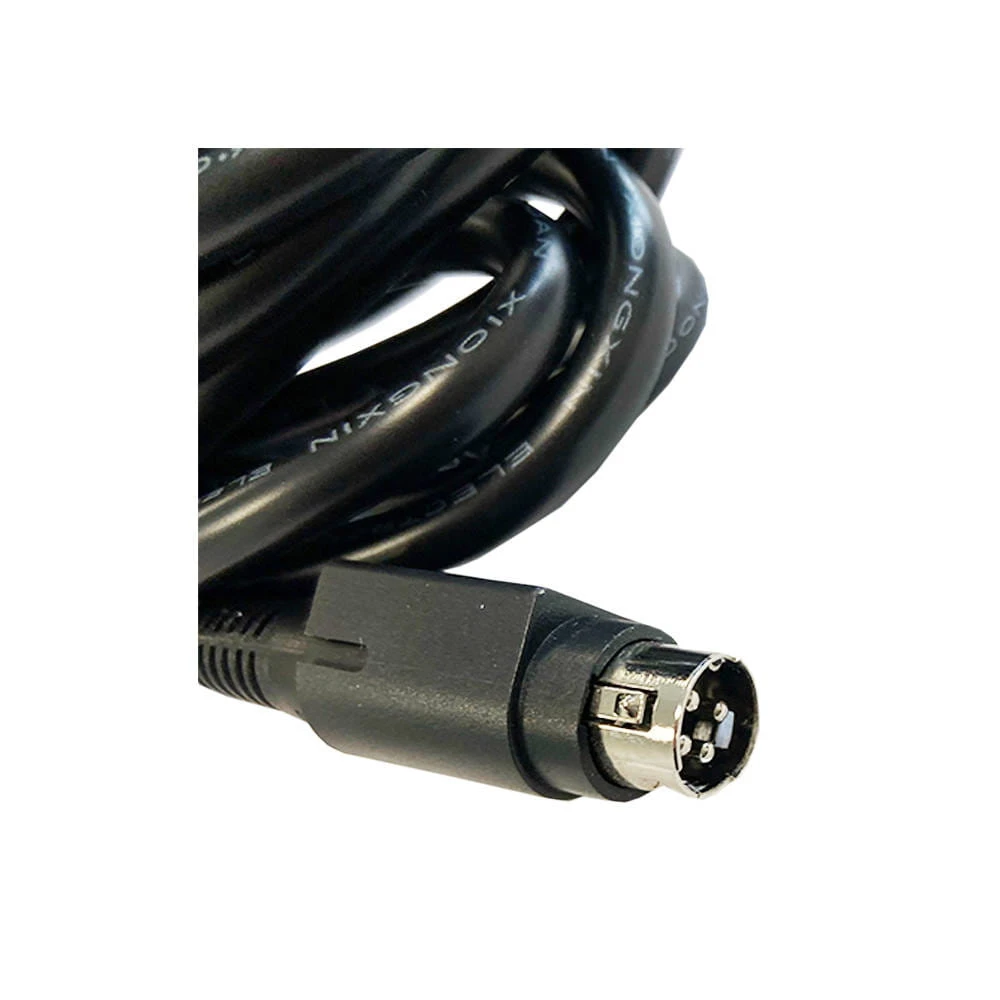

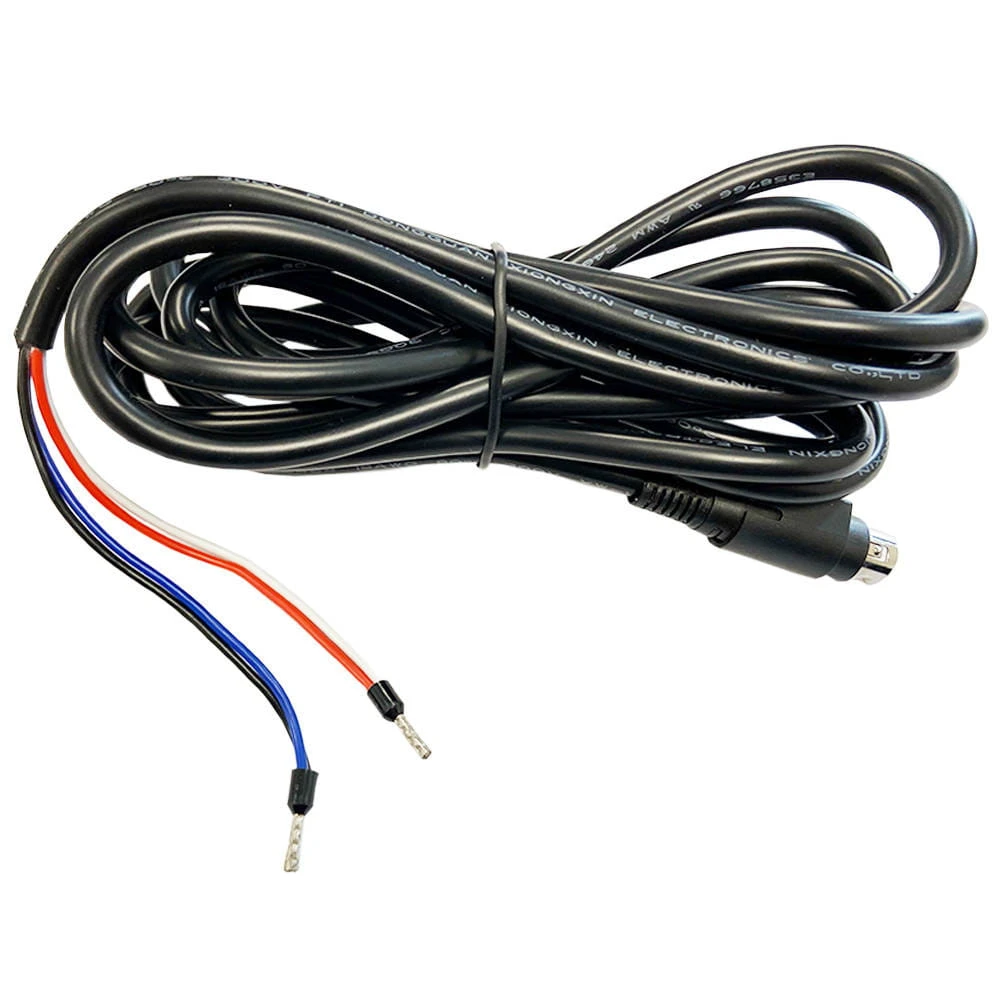

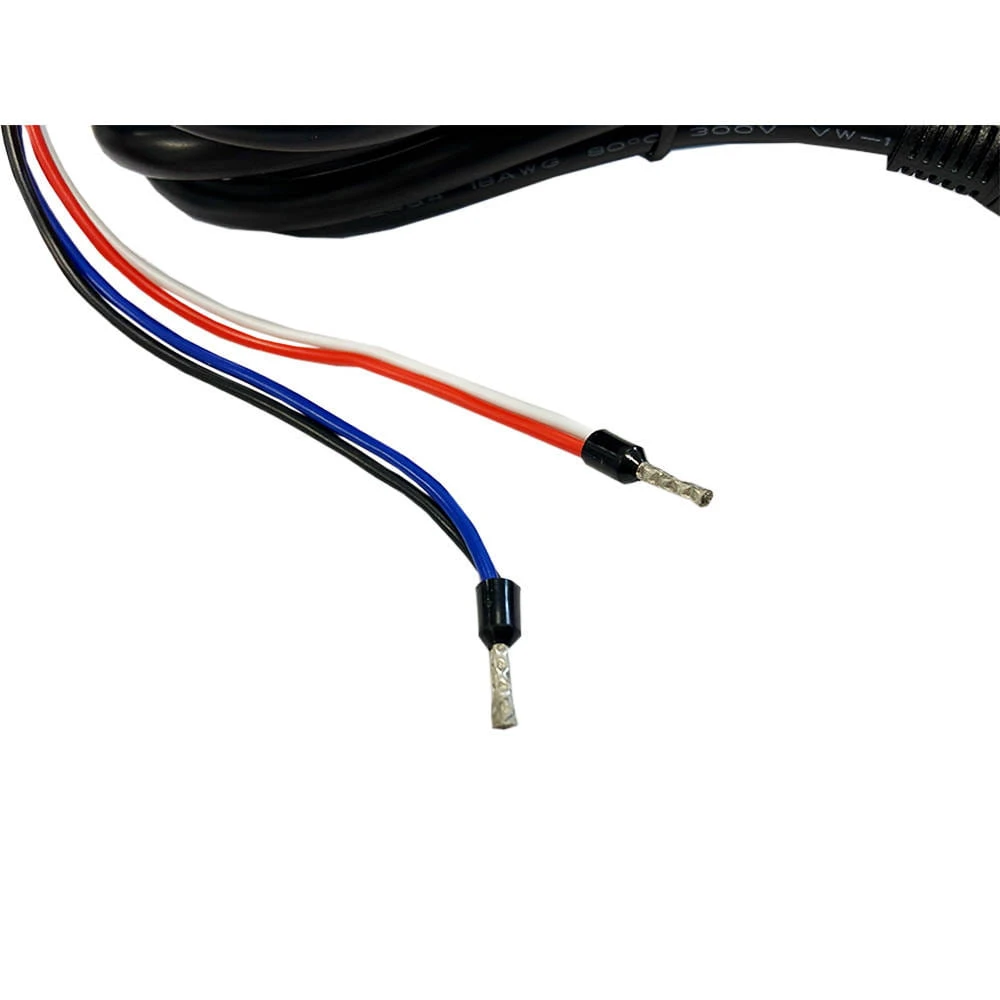

Kabel przyłączeniowy akumulatora do fotowoltaicznych podgrzewaczy wody bojlerów

Cechy produktu

• Akumulator 12V / 24V — możliwość bezpośredniego podłączenia do bojlera
• 6 trybów pracy — dopasowanie do różnych scenariuszy ładowania i ogrzewania w caravaningu
• Automatyczne włączanie i wyłączanie — bojler rozpoznaje pełne naładowanie i reaguje automatycznie
• Łatwa instalacja — szybkie podłączenie do systemu PV i akumulatora 12V/24V

Zalecenia konfiguracji systemu

Każdy fotowoltaiczny podgrzewacz wody może być ładowany przez akumulator 12V lub 24V. W zależności od pojemności bojlera oraz napięcia akumulatora czasy ogrzewania będą się różnić. Poniżej przedstawiamy rekomendacje konfiguracji dla najczęściej stosowanych kombinacji w caravaningu.

• Bojler pojemności 10 litrów: zalecana konfiguracja to ładowanie z akumulatora 12V lub 24V
• Bojler pojemności 30 litrów: najlepiej zasilany z akumulatora 24V; przy 12V czasy ogrzewania będą dłuższe
• Bojler pojemności 80 litrów: możliwy do zasilania z akumulatora 24V; uwzględnij długi czas nagrzewania; w praktyce zależnie od zastosowania i zużycia wody może być nadal użyteczny

Podłączenie do bojlera

• Instalacja: kabel akumulatora jest prosta i zajmuje tylko kilka chwil
• Podłączyć kabel do gniazda w dolnej części kotła
• Podłączyć końce kabla bezpośrednio do dodatniego i ujemnego bieguna akumulatora

Tryby pracy bojlera

W zależności od napięcia podłączonego akumulatora w bojlerze fotowoltaicznym wybierany jest odpowiedni tryb. Ogółem dla każdego bojlera dostępnych jest 6 trybów.

• Tryb 1: tryb fotowoltaiczny (domyślny) — bojler ogrzewany bezpośrednio z modułów PV
• Tryb 2 i 3: tryb akumulatora 12V — w trybie 2 najpierw ładowany jest akumulator, a po pełnym naładowaniu bojler wykorzystuje nadwyżkę energii; kocioł włącza się przy napięciu 13,5 V i wyłącza po spadku poniżej tej wartości
• Tryb 4: tryby akumulatora 12V / 24V przy użyciu własnego systemu zarządzania energią — bojler pracuje cały czas i pobiera energię zgodnie z zarządzaniem energią
• Tryb 5 i 6: tryb akumulatora 24V — w trybie 5 najpierw ładowanie a następnie ogrzewanie; włączenie przy 27,0 V, wyłączenie poniżej 27,0 V
• Tryb 6: dogrzewanie z akumulatora 24V — jeśli woda nie wymaga ogrzewania, tryb ten działa jak Tryb 5 i rozpoczyna ogrzewanie dopiero po całkowitym naładowaniu akumulatora

Dane techniczne

• Masa: 24 kg
• Napięcie nominalne: 12V lub 24V (zależnie od konfiguracji)
• Maksymalna moc grzewcza: 79 W przy 12V; 316 W przy 24V
• Zakres temperatur pracy rozładowanie: -20°C do +50°C
• Zakres temperatur pracy ładowanie: -20°C do +50°C
• Temperatura magazynowania: -20°C do +50°C
• Żywotność: zależna od warunków użytkowania i częstotliwości cykli

W zestawie

• 1x kabel połączeniowy akumulatora
• 1x Instrukcja obsługi
