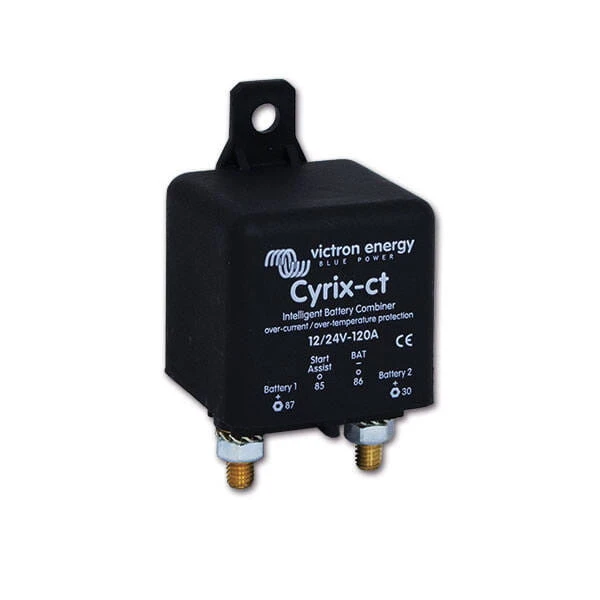

Cyrix-CT 12/24 — równoległy układ łączenia akumulatorów

Opis ogólny

Cyrix-CT 12/24 to zaawansowany układ łączenia akumulatorów pracujący w trybie równoległym, który umożliwia bezproblemowe połączenie akumulatora serwisowego z akumulatorem rozruchowym za pomocą inteligentnego automatycznego przełącznika, co gwarantuje skuteczne ładowanie i stałe zasilanie systemu w caravaningowych instalacjach elektrycznych.

Detekcja napięcia i sterowanie

Urządzenie automatycznie monitoruje napięcia obu źródeł; gdy przełącznik wykryje, że akumulator rozruchowy osiągnął napięcie połączenia, aktywuje się, aby równolegle zasilić i naładować akumulator serwisowy. Nie wymaga sygnału D+ z alternatora, ponieważ sterowanie odbywa się na podstawie rzeczywistego napięcia akumulatorów i dynamicznie zarządza stanem połączenia.

Bezpieczeństwo i funkcje

Równoległy układ jest w stanie przerwać połączenie w razie nadmiernej temperatury styku i ponownie je aktywować po ostygnięciu, zapewniając trwałą i bezpieczną pracę w wymagających warunkach użytkowania.

Cyrix-CT 12/24 posiada podwójne zasilanie, które umożliwia dwukierunkowe wykrywanie napięcia i mocy z obu akumulatorów; dzięki temu urządzenie reaguje na sytuacje takie jak ładowanie akumulatora serwisowego i automatycznie reaguje na obecne napięcia.

StartAssist i tryby awaryjne

Wyposażony w funkcję StartAssist, która umożliwia równoległe połączenie w awaryjnych sytuacjach; aktywacja może nastąpić po naciśnięciu przycisku (Cyrix pozostaje aktywny przez 30 sekund) lub za pomocą przełącznika, aby ręcznie połączyć akumulatory równolegle. Ta funkcja jest niezwykle przydatna w przypadku rozładowanego lub uszkodzonego akumulatora rozruchowego.

Montaż

• Odłącz minus obu akumulatorów
• Umieść Cyrix-CT najbliżej akumulatora rozruchowego
• Podłącz dodatnie (plus) akumulatorów do mosiężnych śrub Cyrix-CT

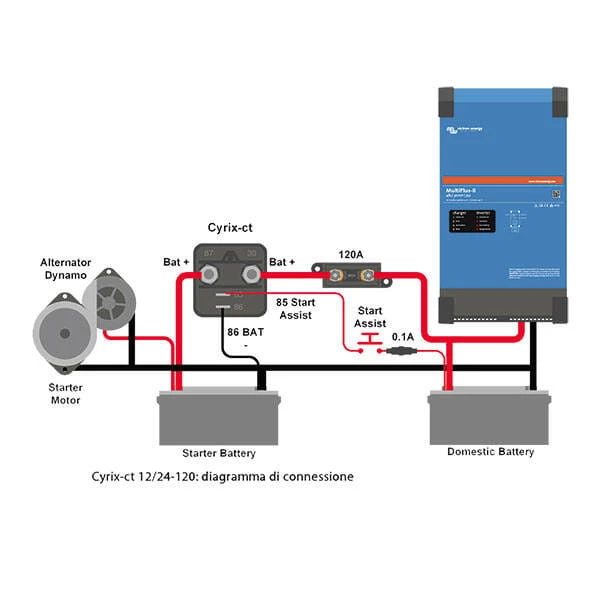

• Zamontuj bezpiecznik szeregowy zgodnie z instrukcją (zdjęcie 2)
• Bezpiecznik powinien być dobrany do przekroju przewodu, używany, ale nie przekraczające 120 A
• Podłącz minus akumulatora do Cyrix-CT (oznaczenie 86) i ponownie podłącz minus obu akumulatorów

Dane techniczne

• Zasilanie: 12/24 V
• Prąd ciągły: 120 A
• Prąd szczytowy: 180 A (5 sekund)
• Prąd poboru: mniej niż 4 mA
• Śruba przyłączeniowa kabla: M6
• Styki Faston: zaciski 85 i 86
• Napięcie zapłonu: 13-13,8 V (12 V) oraz 26-27,6 V (24 V)
• Napięcie izolacji: 11-12,8 V (12 V) oraz 22-25,7 V (24 V)
• Waga: 0,15 kg
• Wymiary: 46 x 46 x 80 mm
