WBM Modularny Monitor Baterii z bocznikiem

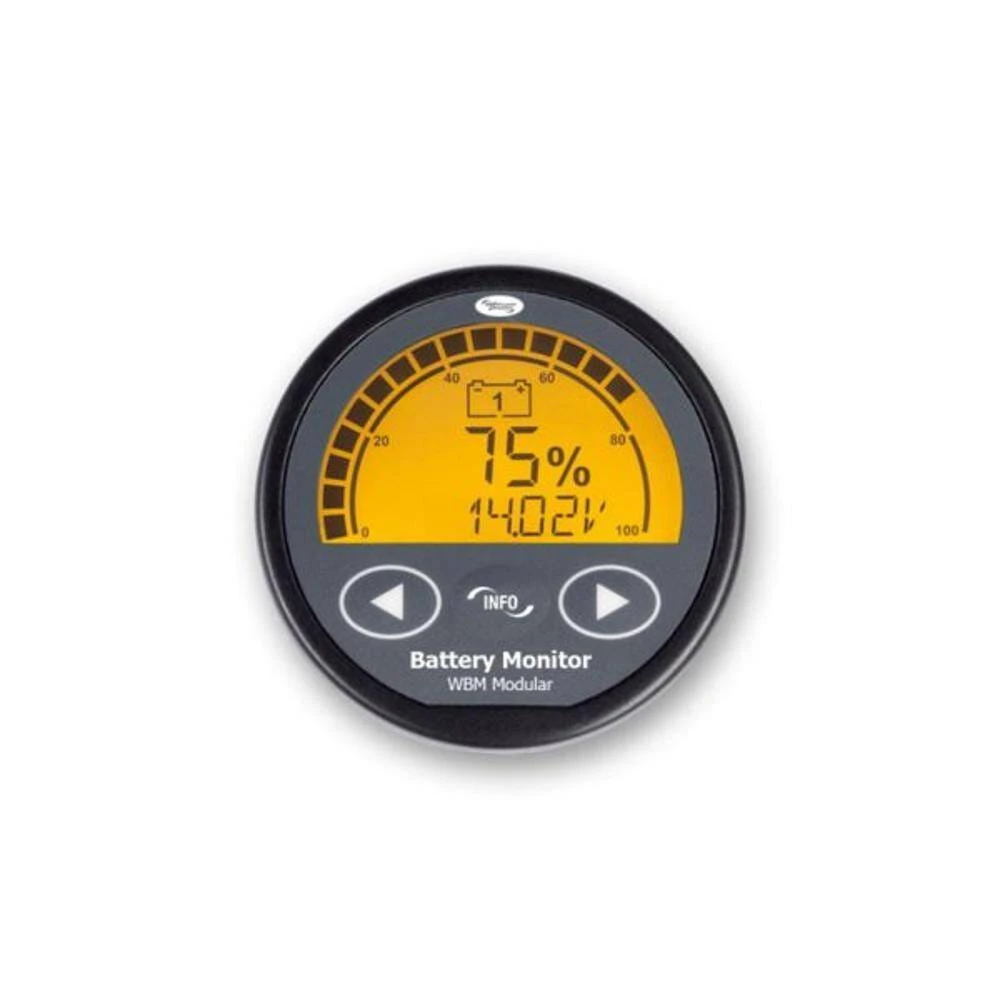

Opłacalny system monitorowania baterii w konfiguracji plug-and-play z inteligentnym bocznikiem zapewnia niezawodny nadzór nad stanem energetycznym w pojazdach caravaningowych, łodziach i jachtachach oraz innych zastosowaniach mobilnych, gdzie obecność rozbudowanych układów zasilania ołowiano-litowych i Li LifePo4 wymaga precyzyjnego monitorowania, łatwej integracji i prostoty obsługi. System wykorzystuje okrągły monitor baterii o średnicy 52 mm z widocznym wskazaniem stanu, a instalacja nie wymaga bezpośredniego umieszczania baterii w pobliżu czujnika; zestaw zawiera kabel połączeniowy o długości 10 m z bocznikiem, co zapewnia elastyczny montaż nawet w ograniczonych przestrzeniach. Dzięki zoptymalizowanemu śladowi montażowemu i doskonałej integracji z naszą modułową serią DC o wysokim natężeniu prądu, wraz z uchwytami i bezpiecznikami, użytkownik otrzymuje kompaktowe i niezawodne rozwiązanie do instalacji w caravaningowych zestawach energetycznych i systemach zasilania off grid. WBM oferuje bogaty zestaw funkcji umożliwiających kompleksowy nadzór nad całym systemem akumulatorów i efektywne sterowanie zewnętrznym osprzętem, a modułowy bocznik WBM jest kompatybilny zarówno z bateriami kwasowo-ołowianymi, jak i z Li LifePo4, co zapewnia uniwersalność zastosowań i przyszłościowe możliwości rozbudowy w mobilnej infrastrukturze energetycznej.

Charakterystyka

Zoptymalizowany szablon ścieżek montażowych umożliwia doskonałą integrację z naszą modułową serią DC wysokich obecnych autokarów i uchwytów bezpiecznikowych, co przekłada się na łatwe dopasowanie do istniejącej architektury zasilania w pojazdach kempingowych i innych pojazdach rekreacyjnych. Dodatkowo bogaty zestaw funkcji monitorujących i sterujących pozwala na precyzyjne nadzorowanie stanu baterii oraz wygodne sterowanie podłączonym sprzętem zewnętrznym. Modułowy bocznik WBM został zaprojektowany z myślą o kompatybilności z bateriami opartymi na ołowie i litowych LifePo4, zapewniając elastyczność wyboru źródeł energii w systemach caravaningowych i mobilnych magazynach energii.

Specyfikacje

Wymiary i parametry konstrukcyjne: zoptymalizowany szkielet i profil ścieżek zapewniający doskonałą integrację z modułową serią DC o wysokim natężeniu prądu w autobusach oraz uchwytach bezpiecznikowych; bogaty zestaw funkcji monitorowania i sterowania umożliwia skuteczne zarządzanie energią i podłączonym sprzętem; modułowy bocznik WBM jest kompatybilny z bateriami ołowianymi i LifePo4.
Wymiary bocznego śladu 100 x 100 mm
Wysokość podstawy 24,0 mm
Całkowita wysokość bocznika 64,5 mm
Waga bocznika 290 g
Wymiary wyświetlania: panel przedni Ø 64,0 mm
Wymiary wyświetlania: średnica korpusu Ø 51,5 mm
Całkowita głębokość wyświetlacza 36,0 mm
Waga wyświetlanej części 70 g

Główne parametry techniczne: parametr inteligentny bocznika
Zakres napięcia zasilania 7..70 VDC
Prąd zasilania (dla 12 V / 24 V / 48 V) 10 mA / 6 mA / 5 mA
Zakres napięcia wejściowego Akumulator główny (+B1) 7..70 VDC
Zakres napięcia wejściowego Drugiej i Trzeciej baterii (+B2, +B3) 1..70 VDC
Wejściowy zakres prądu -600 .. +600 A
Zakres pojemności baterii 10..10000 Ah
Zakres temperatur roboczych -20 .. +50 °C
Zakres temperatur przechowywania -30 .. +70 °C
Rozdzielczość odczytu napięcia 0..70 V ± 0,01 V
Rozdzielczość odczytu prądu 0..10 A ± 0,01 A; 10..100 A ± 0,1 A; 100..600 A ± 1 A
Rozdzielczość odczytu stanu naładowania 0..100% ± 1%
Rozdzielczość odczytu pozostającego czasu 0..24 h ± 1 min
Rozdzielczość odczytu Ah 0..10000 Ah ± 0,01 Ah..10 Ah (zmienna)
Rozdzielczość odczytu mocy 0..42 kW ± 0,01 kW..1 kW (zmienna)
Rozdzielczość odczytu temperatury -20 °C .. +50 °C ± 0,5 °C
Dokładność pomiaru napięcia ± 0,3%
Dokładność pomiaru prądu ± 0,4%

Zabezpieczenia
Klasa ochrony IP20 (montowany pionowo bocznik), IP65 (tylko panel przedni CDU)
Certyfikowane standardy CE Dyrektywa EMC 2014/30/UE, w tym EN50498 Automotive EMC
