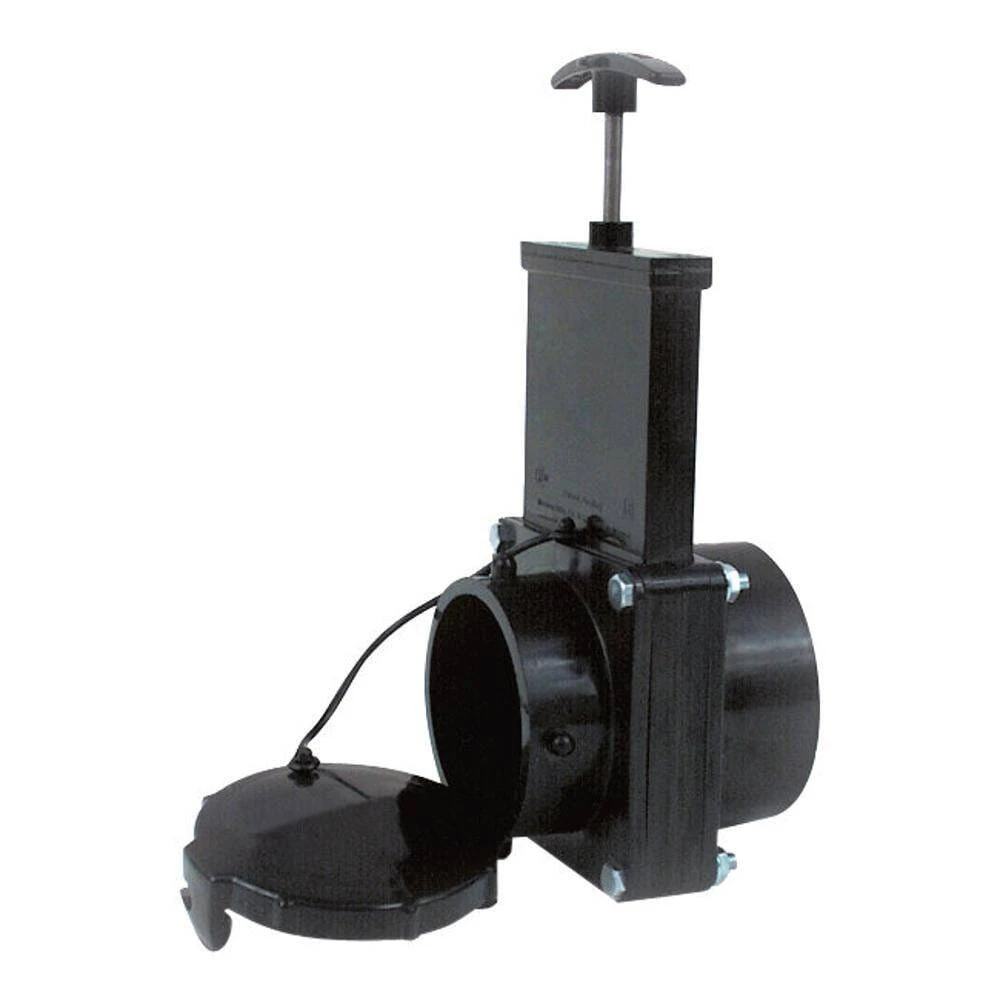

Zawór suwakowy Lilie US 3" z bagnetem i pokrywą

Opis i zastosowanie

Zawór suwakowy Lilie US 3" to profesjonalne rozwiązanie do kontroli przepływu w systemach sanitarnych pojazdów kempingowych. Wyposażony w wylot bagnetowy z pokrywą oraz bezgwintowy wlot zapewnia uniwersalne możliwości montażu, zarówno przez klejenie, jak i montaż bagnetowy, co czyni go elastycznym elementem instalacyjnym w caravaningu.

Kluczowe cechy

• Rozmiar 3" US - standard amerykański dla dużych przepływów
• Złącze bagnetowe - szybkie i bezpieczne połączenie
• Pokrywa zabezpieczająca - ochrona przed zanieczyszczeniami
• Bezgwintowy wlot - elastyczność montażu
• Konstrukcja suwakowa - niezawodne zamknięcie

Wylot bagnetowy 3" z pokrywą

• ✅ Złącze bagnetowe - szybkie połączenie typu twist-lock
• ✅ Pokrywa ochronna - zabezpieczenie przed brudem i owadami
• ✅ Uszczelka - gwarantuje szczelność połączenia
• ✅ Mechanizm blokujący - zapobiega przypadkowemu rozłączeniu

Wlot 3" bez gwintu

• ✅ Montaż klejony - trwałe połączenie z rurą PVC
• ✅ Montaż bagnetowy - z odpowiednim adapterem
• ✅ Gładka powierzchnia - optymalna dla klejenia
• ✅ Uniwersalność - dopasowanie do różnych systemów

Specyfikacja techniczna

• Średnica nominalna: 3" US (76,2 mm)
• Długość całkowita: ~120 mm
• Wysokość z pokrywą: ~80 mm
• Grubość ścianki: 6-8 mm
• Korpus: ABS/PVC wysokiej jakości
• Suwak: Tworzywo wzmacniane
• Uszczelki: EPDM/NBR
• Pokrywa: ABS z blokadą UV
• Temperatura pracy: -20°C do +60°C
• Ciśnienie: Do 2 bar
• Przepływ: Grawitacyjny/ciśnieniowy
• pH medium: 6-9

Montaż i instalacja

Montaż wlotu (opcje)

Klejenie PVC

• Przygotowanie powierzchni (szlifowanie)
• Odtłuszczenie acetonu
• Aplikacja kleju PVC
• Wciskanie i obrót o 1/4
• Czas wiązania: 24h

Montaż bagnetowy

• Użycie adaptera bagnetowego
• Wpasowanie w rowek
• Obrót do zablokowania
• Sprawdzenie szczelności

Montaż wylotu

• Standardowe łącze bagnetowe
• Połączenie z węzem spustowym
• Montaż pokrywy ochronnej
• Test szczelności

Obsługa zaworu

Otwieranie

• Zdjęcie pokrywy
• Podłączenie węża spustowego
• Przesunięcie suwaka w pozycję OPEN
• Kontrola przepływu

Zamykanie

• Przesunięcie suwaka w pozycję CLOSED
• Odłączenie węża
• Założenie pokrywy
• Sprawdzenie szczelności

Zalety konstrukcji suwaka

• ✅ Pełny przekrój - brak strat przepływu przy otwarciu
• ✅ Szczelność - dwukierunkowe uszczelnienie
• ✅ Trwałość - odporność na abrazję
• ✅ Łatwość obsługi - prosty mechanizm
• ✅ Niezawodność - mało elementów ruchomych

Kompatybilność

• Rury PVC 3" US
• Rury ABS 3" US
• Węże spustowe 3"
• Adaptery metryczne (z redukcją)

Systemy kompatybilne

• Dometic SeaLand
• Thetford Aqua Magic
• Nature's Head
• Systemy custom build

Konserwacja

• Regularna: Czyszczenie pokrywy i uszczelki, Smarowanie suwaka silikonem, Kontrola szczelności połączeń, Sprawdzenie mechanizmu blokującego
• Okresowa: Wymiana uszczelek co 3-5 lat, Kontrola stanu adaptera bagnetowego, Sprawdzenie połączeń klejonych, Test ciśnieniowy

Akcesoria i części zamienne

• Standardowe akcesoria: Pokrywa z łańcuszkiem, Uszczelka zapasowa, Adapter bagnetowy (opcjonalnie), Śruby montażowe
• Części zamienne: Zestaw uszczelek, Suwak zapasowy, Pokrywa pojedyncza, Adapter do systemów europejskich

Certyfikaty i normy

• NSF 61 - certyfikacja dla systemów wodnych
• ANSI/NSF 372 - niska zawartość ołowiu
• ASTM D1784 - norma dla PVC
• ISO 9001 - system zarządzania jakością

Warianty produktu

• Według koloru: Biały (standardowy), Czarny (premium), Szary (industrial)
• Według konfiguracji: Standardowy, Z podwójnym wlotem, Z zaworem zwrotnym, Wersja ze wskaźnikiem pozycji

Wymiary montażowe

• Otwór w zbiorniku: ø 89 mm
• Grubość ścianki: 6-12 mm
• Przestrzeń montażowa: 150 x 100 mm
• Dostęp serwisowy: 200 mm od zaworu
