Zestaw PICO BlueSetWolnostojący PK23-3-SB Czarny

Kompleksowe monitorowanie systemu caravaningowego

Ten zestaw jest dla Ciebie, jeśli chcesz zgłębić temat monitorowania i precyzyjnie obserwować to, co dzieje się w Twoim systemie podczas podróży i postoju. Dzięki zestawowi PICO Blue możesz monitorować jeden akumulator główny lub zestaw akumulatorów, a także do czterech akumulatorów pomocniczych oraz do sześciu zbiorników lub czujników temperatur, co zapewnia pełny obraz pracy instalacji. W zestawie znajdują się cztery urządzenia.

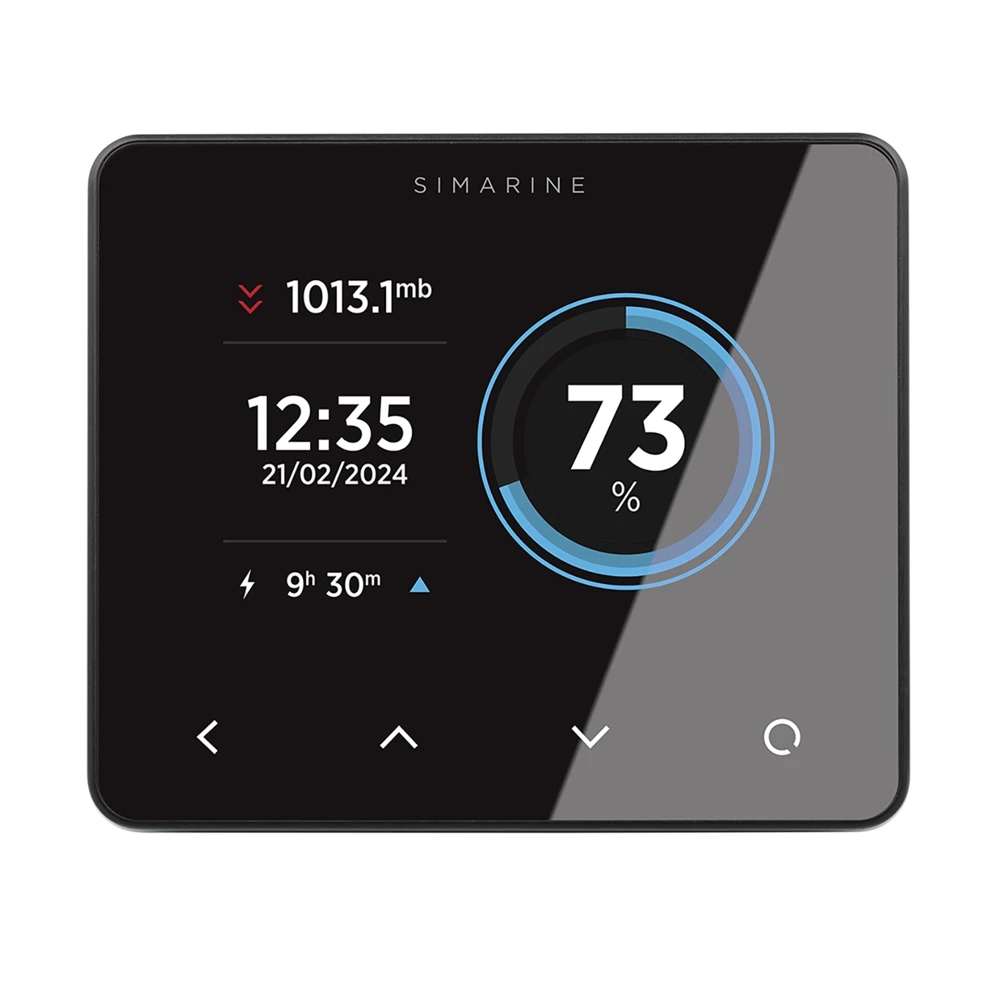

Monitor Baterii PICO to centralne urządzenie wyświetlające dane dotyczące stanu baterii, poziomów w zbiornikach, temperatur, zużycia energii ze źródeł słonecznych oraz pracy lodówki. Urządzenie pomaga także w wypoziomowaniu kampera i zawiera barograf do rejestracji parametrów energetycznych.

Najbardziej unikalnym elementem tego zestawu jest moduł SCQ25, który monitoruje przepływ prądu w czterech poszczególnych urządzeniach. Dzięki niemu dowiesz się, ile pobiera lodówka, ile energii oddają panele słoneczne, i jak rozkłada się obciążenie w systemie.

Moduł SCQ25 daje możliwość ciągłego monitorowania prądu na poziomie 25 A na każdy kanał. W razie potrzeby większych obciążeń można podłączyć dwa kanały równolegle i skonfigurować to ustawienie w PICO, by uzyskać większą elastyczność monitorowania.

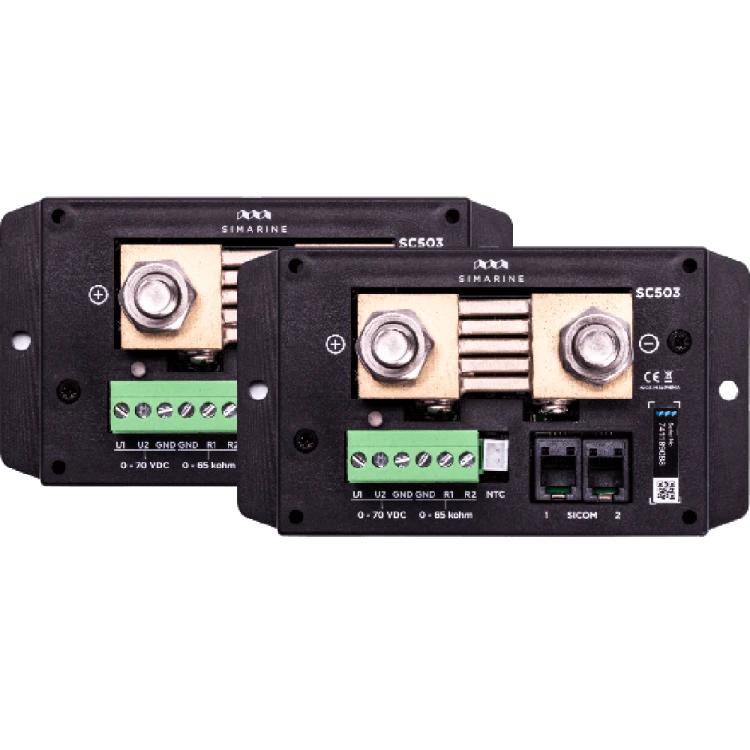

Bocznik cyfrowy SC503 w zestawie umożliwia ciągły przepływ prądu do 500 A. Wyposażony jest w dwa wejścia rezystancyjne, dwa wejścia napięciowe oraz 1 gniazdo na czujnik temperatury, co czyni go idealnym do pomiaru prądów w ciężkich odbiornikach, takich jak falowniki.

Zapewnia pełny monitoring akumulatora i może być używany do pomiaru poziomu zbiorników, temperatur, a także prądu w ciężkich odbiornikach.

Dodatkowo moduł ST107 umożliwia systemowi monitorowanie poziomu i napięcia w zbiornikach poprzez cztery wejścia rezystancji i trzy wejścia napięcia. Głównym celem jest pomiar poziomu wody, paliwa lub innych cieczy, lecz moduł ten może być również używany do monitorowania napięcia lub temperatury.

Ale to nie koniec możliwości. Zarówno ST107, jak i SCQ25 posiadają wbudowany programowalny przekaźnik alarmowy, który po wyzwoleniu alarmu może wysyłać sygnał o natężeniu 1 A.

Charakterystyki techniczne poszczególnych elementów

• Monitor Baterii P201PICOSTANDALONEBLACK-Rev2.0 — Zakres napięcia źródła zasilania 6–35 VDC, zakres temperatur od -20°C do 70°C, pobór mocy przy 12V w różnych trybach: WiFi włączone i 100% oświetlenia 90 mA, WiFi wyłączone i 70% oświetlenia 35 mA, WiFi wyłączone i 0% oświetlenia 18 mA, zasilanie wyłączone rejestrator aktywny 5 mA, Zakres prądu od -999,99 do +999,99 A, dokładność 0,01 A, Zakres napięcia 0–75 V, rozdzielczość 0,01 V, Napięcie Ah ±0,1 Ah, Zakres temperatur -40°C do +150°C, rozdzielczość 0,1°C, Pasmo WIFI 2,4 GHz, Możliwości monitorowania do liczby urz. Baterie 6, Boczniki 24, Czujniki temperatury 10, Czujniki poziomu w zbiorniku 14, Czujniki inklinometryczne 2, Długość BEZ ZŁĄCZA 98 mm, Szerokość BEZ ZŁĄCZA 84 mm, Wysokość BEZ ZŁĄCZA 10 mm, Kolor Czarny.
• Bocznik cyfrowy SC503DIGITALSHUNT500A — Zakres napięcia 6–35 VDC, zakres temperatur od -20°C do 70°C, Pobór mocy przy 12V podczas pracy 1,2 mA, Pomiar prądu 0,01–500 A, Dokładność 1%, Rozdzielczość 0,01 A, Częstotliwość próbkowania 100 ms, Maksymalny prąd ciągły 500 A, Prąd szczytowy (<5 min) 700 A, Prąd szczytowy (<1 min) 1000 A, Spadek napięcia przy 300 A 41,6 mV, Maksymalne napięcie na zaciskach 35 V, Wejścia napięciowe U1, U2: 2, Zakres napięcia 0–75 VDC, Dokładność napięcia ±0,3%, Rozdzielczość 1 mV, Wejścia rezystancji R1, R2, R3, R4: 3, Zakres 0 Ω – 65 kΩ, Dokładność ±3%, Czujnik temperatury NTC 10k Zakres -13°C do +80°C, Dokładność od –10 do +60°C ±3%, Komunikacja SiCOM, Długość 125 mm, Szerokość 70 mm, Wysokość 22 mm, Podłączenie akumulatora Śruby M10.
• Moduł pomiarowy sonda zbiornika ST107 — Zakres napięcia 6–35 VDC, zakres temperatur od -20°C do 70°C, Pobór mocy przy 12V 2,5 mA, Wejścia napięciowe U1, U2, U3 3, Zakres napięcia 0–75 V, Dokładność napięcia 1 mV, Rozdzielczość napięcia ±0,3%, Częstotliwość próbkowania 100 ms, Wejścia rezystancyjne R1, R2, R3, R4 4, Zakres 0 Ω – 65 kΩ, Dokładność ±3%, Częstotliwość próbkowania 100 ms, Łączność SiCOM, Styk alarmowy 1, Długość 112 mm, Szerokość 72 mm, Wysokość 31 mm.
• Moduł bocznika SCQ25QUADROSHUNT4X25A — Zakres napięcia 6–35 VDC, zakres temperatur od -20°C do 70°C, Pobór mocy przy 12V podczas pracy 2,5 mA, Pomiar prądu na kanał 0,01–25 A, Dokładność 1%, Rozdzielczość 0,01 A, Częstotliwość próbkowania 100 ms, Maksymalny prąd ciągły 25 A, Prąd szczytowy (<1 min) 35 A, Aktywne kanały 4, Łączność SiCOM, Styk alarmowy 1, Wymiary 183 x 91 x 34 mm.
