Zestaw PICO BlueSetWolnostojący PK23-3-SS Srebrny

Ten zestaw jest przeznaczony dla miłośników caravaningu którzy chcą w pełni monitorować pracę swojego systemu zasilania w kamperze i w podróży mieć jasny wgląd w to co dzieje się w instalacji energetycznej. Dzięki zestawowi PICO BlueSet można monitorować 1 akumulator główny lub zespół akumulatorów do 4 akumulatorów pomocniczych oraz do 6 zbiorników lub czujników temperatur a cały zestaw zawiera 4 urządzenia.

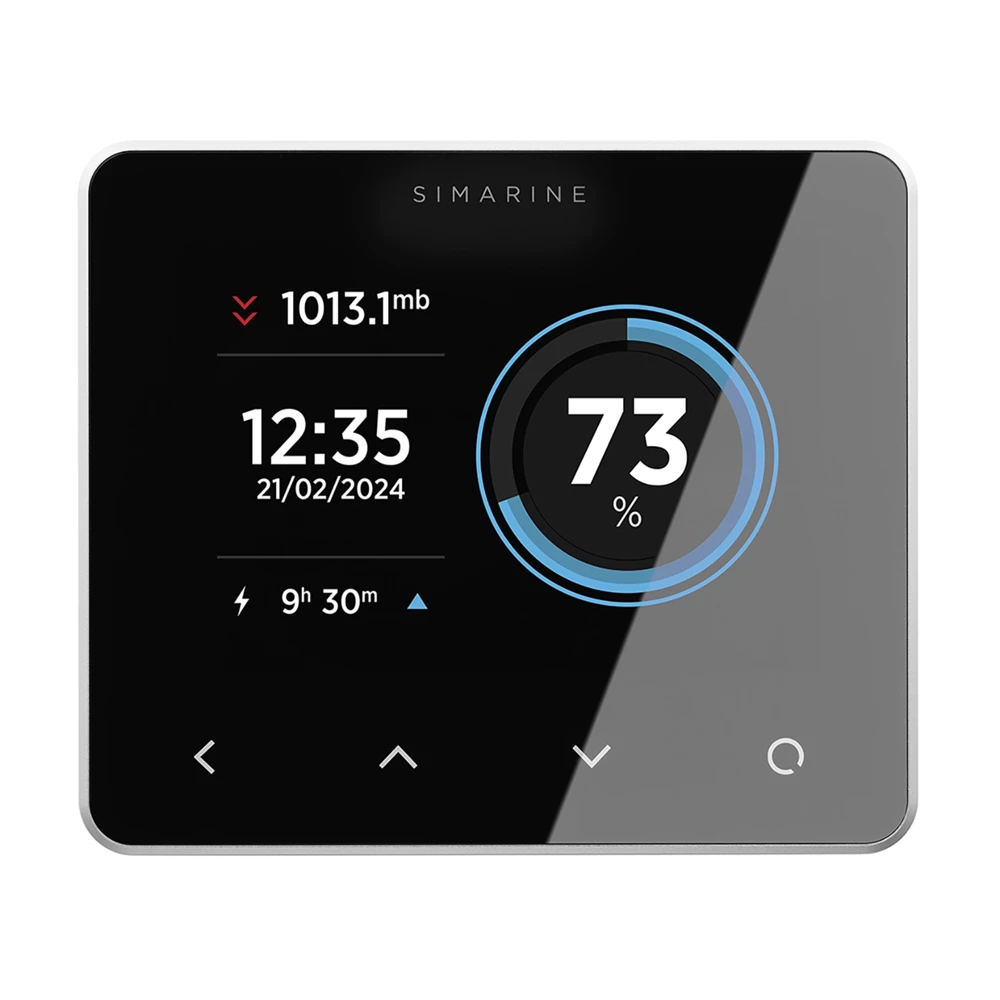

Monitor baterii PICO wyświetla dane dotyczące stanu baterii poziomów w zbiornikach temperatur lodówki i energii słonecznej co znacząco ułatwia utrzymanie prawidłowego poziomu naładowania systemu w kamperze a także zapewnia barograf do archiwizacji odczytów podczas długich podróży.

Najważniejszym elementem tego zestawu jest moduł SCQ25 który monitoruje przepływ prądu w czterech poszczególnych urządzeniach co umożliwia szybkie określenie zużycia lodówki prądu pobieranego przez komponenty oraz ładunku paneli słonecznych. W razie potrzeby wyższych wartości SCQ25 można podłączyć równolegle do dwóch kanałów i skonfigurować to w PICO celem uzyskania większej mocy.

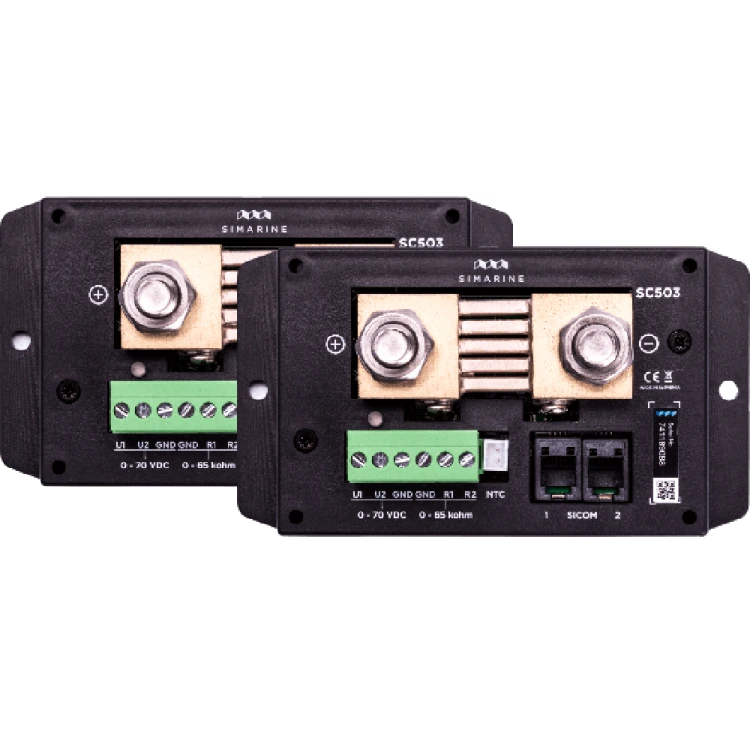

Bocznik SC503 który znajduje się w zestawie pozwala na ciągły przepływ prądu do 500 A. Posiada 2 wejścia rezystancyjne i 2 wejścia napięciowe oraz 1 gniazdo na czujnik temperatury co czyni go nieocenionym narzędziem do monitorowania dużych obciążeń takich jak falowniki i inne odbiorniki energii w kamperze.

Zapewnia pełny monitoring akumulatora. Można go używać do pomiaru poziomu zbiorników temperatur przewodów prądu w ciężkich odbiornikach takich jak falowniki czy systemy HEV. Dodatkowo moduł poziomu i napięcia w zbiorniku ST107 umożliwia systemowi 4 wejścia rezystancji i 3 wejścia napięcia jego głównym celem jest pomiar poziomu wody paliwa lub innych cieczy ale można go także wykorzystać do pomiaru napięcia lub temperatury.

Ale na tym nie kończą się jego możliwości. Zarówno ST107 jak i SCQ25 mają 1 wbudowany programowalny przekaźnik sygnału alarmowego który można skonfigurować tak aby po wyzwoleniu alarmu wysyłał sygnał o natężeniu 1 A.

Charakterystyki techniczne poszczególnych elementów

• Monitor Baterii P202PICOSTANDALONESILVER-Rev2.0 Operacyjny Zakres napięcia źródła zasilania: 6–35 VDC; Operacyjny Zakres temperatur: -20°C do 70°C; Pobór mocy przy 12V Działa WiFi włączone 100% oświetlenia: 90 mA; Pobór mocy przy 12V Działa WiFi wyłączone oświetlenie 70%: 35 mA; Pobór mocy przy 12V Działa WiFi wyłączone oświetlenie 0%: 18 mA; Pobór mocy przy 12V Zasilanie wyłączone rejestrator nadal aktywny: 5 mA; Możliwości wyświetlania - Zakres prądu: -999,99 do +999,99 A; Możliwości wyświetlania - Dokładność prądu: 0,01 A; Możliwości wyświetlania - Zakres napięcia: 0 – 75 VDC; Możliwości wyświetlania - Rozdzielczość napięcia: 0,01 V; Możliwości wyświetlania - Napięcie Ah (Ah): ±0,1 Ah; Możliwości wyświetlania - Zakres temperatur: -40°C do + 150°C; Możliwości wyświetlania - Rozdzielczość temperatury: 0,1°C; Pasmo częstotliwości radiowej WIFI: 2,4 GHz; Możliwości monitorowania do liczby urz. - Baterie: 6; Boczniki: 24; Czujniki temperatury: 10; Czujniki poziomu w zbiorniku: 14; Czujniki inklinometryczne: 2; Długość (BEZ ZŁĄCZ) 98 mm; Szerokość (BEZ ZŁĄCZ) 84 mm; Wysokość (BEZ ZŁĄCZ) 10 mm; Kolor: Srebrny
• Bocznik cyfrowy SC503DIGITALSHUNT500A Operacyjny Zakres napięcia: 6–35 VDC; Operacyjny Zakres temperatur: Od -20°C do 70°C; Pobór mocy przy 12V podczas pracy: 1,2 mA; Pomiar prądu Zakres: 0,01 – 500 A; Pomiar prądu Dokładność: ± 1%; Pomiar prądu Częstotliwość próbkowania: 100 ms; Maksymalny prąd Ciągły: 500 A; Prąd szczytowy (<5min): 700 A; Prąd szczytowy (<1min): 1000 A; Maksymalny prąd Spadek napięcia przy 300A: 41,6 mV; Maksymalny prąd Maksymalne napięcie na zaciskach: 35 V; Wejścia napięciowe (U1, U2): 2; Zakres napięcia: 0 – 75 VDC; Dokładność napięcia: ± 0,3%; Rozdzielczość napięcia: 1 mV; Częstotliwość próbkowania napięcia: 100 ms; Wejścia rezystancji (R1, R2, R3, R4): 3; Opór Zakres: 0 Ohm – 65 kOhm; Opór Dokładność: ±3%; Czujnik temperatury – NTC 10k Zakres: Od –13°C do +80°C; Dokładność (od –10 do +60°C): ± 3,0%; Komunikacja: SiCOM; Długość, mm: 125; Szerokość, mm: 70; Wysokość, mm: 22; Podłączenie akumulatora: Śruby M10
• Bocznik cyfrowy SCQ25QUADROSHUNT4X25A Operacyjny Zakres napięcia: 6–35 VDC; Operacyjny Zakres temperatur: Od -20°C do 70°C; Pobór mocy przy 12V Podczas pracy: 2,5 mA; Pomiar prądu (na kanał) Zakres: 0,01 – 25 A; Pomiar prądu (na kanał) Dokładność: ± 1%; Pomiar prądu (na kanał) Rezolucja: 0,01 A; Pomiar prądu (na kanał) Częstotliwość próbkowania: 100 ms; Maksymalny prąd Spadek napięcia przy 300A: 30 mV; Maksymalny prąd Ciągły: 25 A; Prąd szczytowy (<1min): 35 A; Aktualne kanały: 4; Łączność: SiCOM; Styk alarmowy: 1; Długość, mm: 183; Szerokość, mm: 91; Wysokość, mm: 34
• Moduł pomiarowy sonda zbiornika ST107 Operacyjny Zakres napięcia: 6–35 VDC; Operacyjny Zakres temperatur: Od -20°C do 70°C; Pobór mocy przy 12V Podczas pracy: 2,5 mA; Wejścia napięciowe (U1, U2, U3): 3; Zakres napięcia: 0 – 75 V; Dokładność napięcia: 1 mV; Rozdzielczość napięcia: ± 0,3%; Częstotliwość próbkowania napięcia: 100 ms; Wejścia rezystancji (R1, R2, R3, R4) Wejścia rezystancyjne: 4; Opór Zakres: 0 Ohm – 65 kOhm; Opór Dokładność: ± 3%; Częstotliwość próbkowania: 100 ms; Łączność: SiCOM; Styk alarmowy: 1; Długość, mm: 112; Szerokość, mm: 72; Wysokość, mm: 31
