Zestaw PICO StandardSet naścienny PK23-2-PBCzarny

Uniwersalne wsparcie zasilania dla kampera i caravanu

ZESTAW PICO One stanowi doskonałe rozwiązanie dla użytkowników caravaningowych, którzy chcą niezawodnie monitorować 1 główny akumulator lub bank baterii, 1 dodatkowy akumulator rozruchowy lub pomocniczy oraz umożliwia obserwację do 2 zbiorników lub parametrów temperatury. Dzięki temu zestawowi zyskujesz pełny obraz stanu zasilania pojazdu, co znacznie ułatwia planowanie podróży, ładowanie podczas postoju oraz zapewnia bezpieczną pracę instalacji zasilania nawet w warunkach ograniczonej dostępności energii.

W zestawie znajdują się dwa kluczowe urządzenia. Monitor akumulatora PICO, który prezentuje dane o stanie baterii, poziomach w zbiornikach, temperaturach, pracy lodówki oraz generowanej energii ze źródeł odnawialnych, a także ułatwia wypoziomowanie pojazdu kempingowego i zawiera barograf do rejestrowania historii parametrów zasilania podczas podróży.

Bocznik cyfrowy SC303, przeznaczony do pracy przy prądach ciągłych do 300 A, wyposażony w 2 wejścia rezystancyjne i 2 wejścia napięciowe oraz 1 gniazdo na czujnik temperatury, co umożliwia precyzyjne monitorowanie przepływu prądu i połączenie z systemem zasilania pojazdu.

Dodatkowo moduł poziomu i napięcia w zbiorniku ST107 udostępnia układowi 4 wejścia rezystancyjne i 3 wejścia napięciowe. Jego główne zastosowanie to pomiar poziomu wody, paliwa lub innych cieczy, lecz z powodzeniem można go wykorzystywać do monitorowania napięcia lub temperatury, co czyni go bardzo wszechstronnym elementem caravaningowego systemu monitorowania instalacji.

Jedną ze szczególnych cech tego modułu jest wbudowany, programowalny przekaźnik sygnału alarmowego, który po konfiguracji może wysyłać sygnał o natężeniu 1 A w przypadku wyzwolenia alarmu, co zapewnia szybką i skuteczną reakcję na potencjalne awarie w systemie zasilania pojazdu.

Charakterystyki techniczne poszczególnych elementów

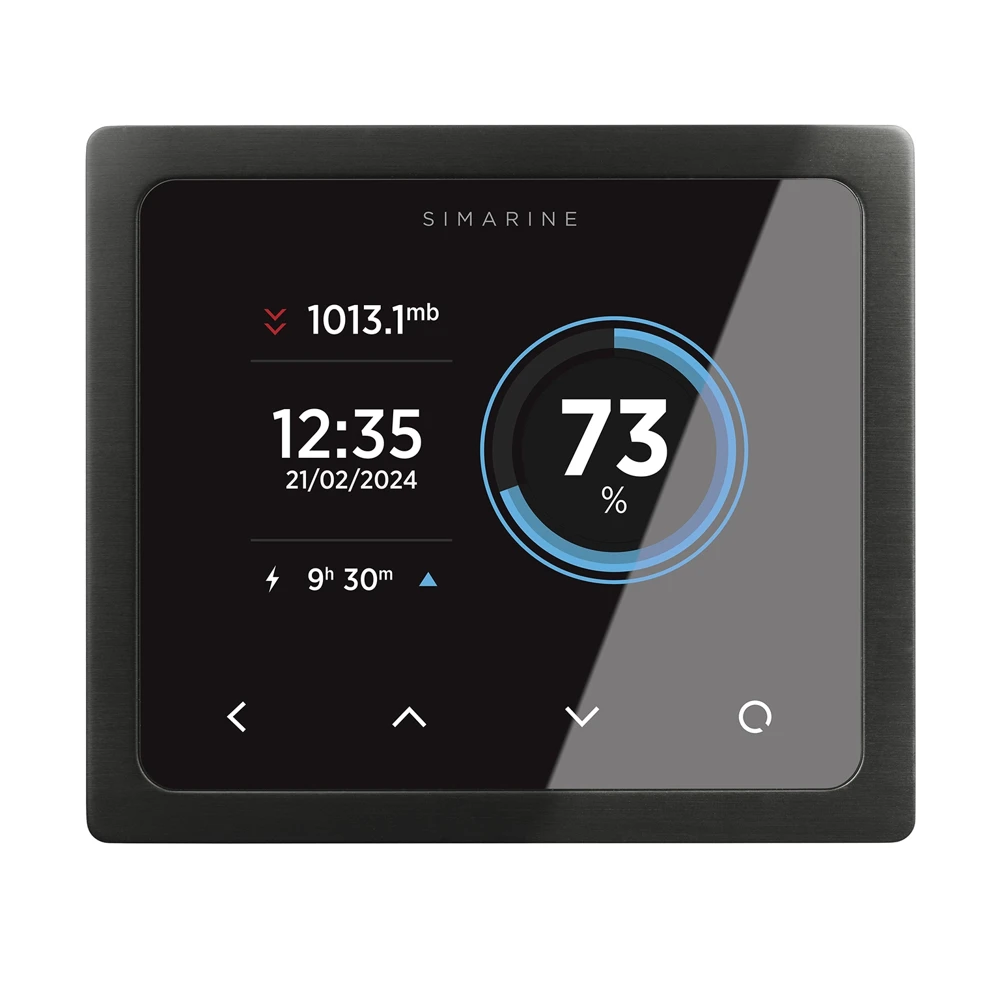

Monitor Baterii P203PICOPANELBLACK-Rev2.0
Zakres napięcia źródła zasilania: 6–35 VDC
Zakres temperatur: -20°C do 70°C
Pobór mocy przy 12V przy pełnej jasności z WiFi: 90 mA
Pobór mocy przy 12V przy wyłączonym WiFi i 70% jasności: 35 mA
Pobór mocy przy 12V przy wyłączonym WiFi i 0% jasności: 18 mA
Pobór mocy przy 12V przy wyłączonym zasilaniu, rejestrator aktywny: 5 mA
Zakres wyświetlanego prądu: -999,99 do +999,99 A
Dokładność prądu: 0,01 A
Zakres wyświetlanego napięcia: 0–75 VDC
Rozdzielczość napięcia: 0,01 V
Napięcie Ah: ±0,1 Ah
Zakres temperatury: -40°C do +150°C
Rozdzielczość temperatury: 0,1°C
Pasmo WiFi: 2,4 GHz
Maksymalna liczba monitorowanych urządzeń baterii: 6
Maksymalna liczba boczników: 24
Maksymalna liczba czujników temperatury: 10
Maksymalna liczba czujników poziomu w zbiorniku: 14
Maksymalna liczba czujników inklinometrycznych: 2
Długość bez złącz: 108,5 mm
Szerokość bez złącz: 94 mm
Wysokość bez złącz: 10 mm
Kolor: Czarny

Bocznik cyfrowy SC303DIGITALSHUNT300A
Zakres napięcia: 6–35 VDC
Zakres temperatur: Od -20°C do 70°C
Pobór mocy przy 12V podczas pracy: 1,2 mA
Pomiar prądu: 0,01–300 A
Dokładność pomiaru prądu: ± 1%
Częstotliwość próbkowania prądu: 100 ms
Maksymalny prąd ciągły: 300 A
Prąd szczytowy (<5 min): 400 A
Prąd szczytowy (<1 min): 700 A
Spadek napięcia przy 300 A: 37,5 mV
Maksymalne napięcie na zaciskach: 35 V
Wejścia napięciowe (U1, U2): 2
Zakres napięcia: 0–75 VDC
Dokładność napięcia: ± 0,3%
Rozdzielczość napięcia: 1 mV
Częstotliwość próbkowania napięcia: 100 ms
Wejścia rezystancyjne (R1, R2, R3, R4): 3
Opór zakres: 0 Ohm – 65 kOhm
Dokładność oporu: ±3%
Czujnik temperatury – NTC 10k: Zakres: Od –13°C do +80°C
Dokładność czujnika (od –10 do +60°C): ± 3,0%
Komunikacja: SiCOM
Długość: 125 mm, Szerokość: 70 mm, Wysokość: 22 mm
Podłączenie akumulatora: Śruby M10

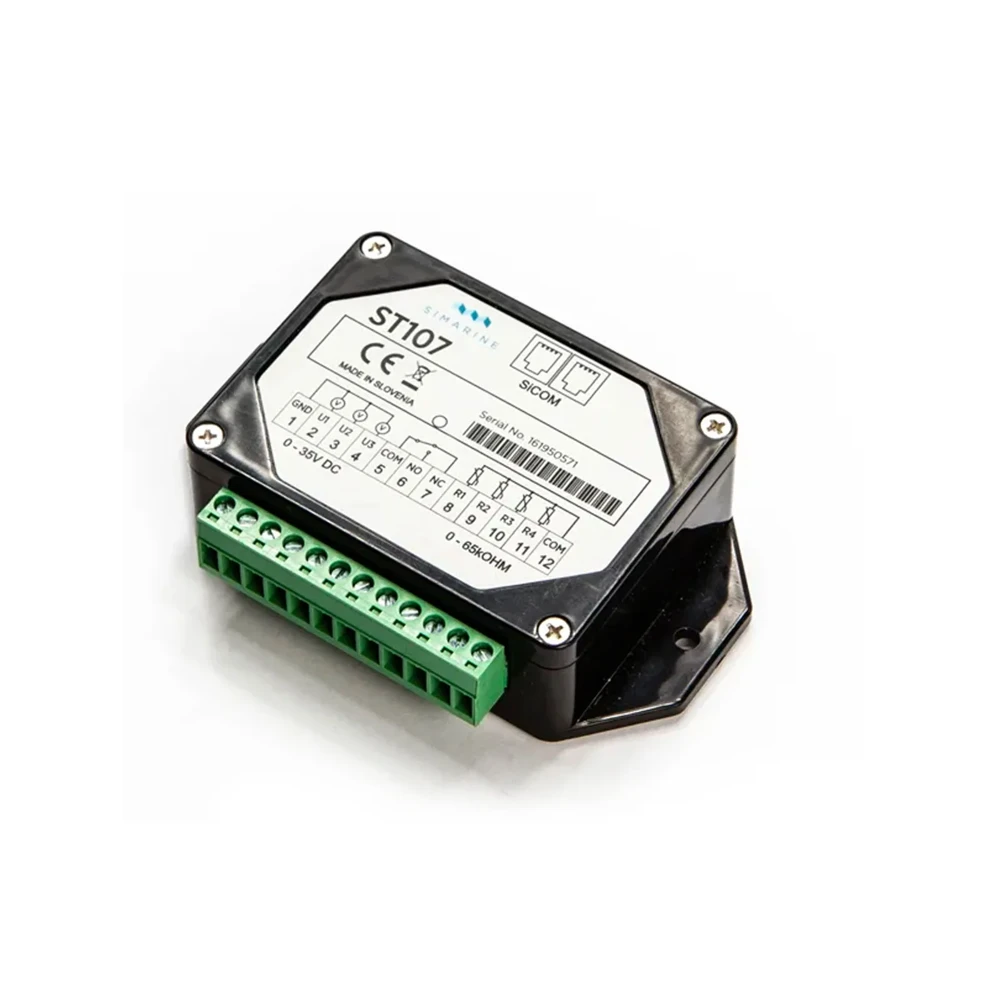

Moduł pomiarowy sonda zbiornika ST107
Zakres napięcia: 6–35 VDC
Zakres temperatur: Od -20°C do 70°C
Pobór mocy przy 12V podczas pracy: 2,5 mA
Wejścia napięciowe (U1, U2, U3): 3
Zakres napięcia: 0–75 V
Dokładność napięcia: 1 mV
Rozdzielczość napięcia: ±0,3%
Częstotliwość próbkowania napięcia: 100 ms
Wejścia rezystancji (R1, R2, R3, R4): 4
Opór zakres: 0 Ohm – 65 kOhm
Dokładność oporu: ±3%
Częstotliwość próbkowania oporu: 100 ms
Łączność: SiCOM
Styk alarmowy: 1
Długość: 112 mm, Szerokość: 72 mm, Wysokość: 31 mm
