Zestaw PICO StandardSet naścienny PK23-2-PS Srebrny

Opis ogólny i zastosowanie

ZESTAW PICO One to kompleksowe rozwiązanie do monitorowania i zarządzania energią w caravaningu oraz instalacjach kamperowych, umożliwiające nadzorowanie 1 akumulatora głównego lub banku akumulatorów, 1 dodatkowego akumulatora rozruchowego lub pomocniczego oraz maksymalnie 2 zbiorników lub czujników temperatury, co zapewnia pełny wgląd w stan energii, poziomów cieczy oraz temperatur w czasie rzeczywistym.

Zawartość zestawu i kluczowe urządzenia

W zestawie znajdują się dwa główne urządzenia: 1) Monitor akumulatora PICO, znany również jako P204PICOPANELSILVER-Rev2.0, który wyświetla dane o stanie akumulatorów, poziomach w zbiornikach, temperaturach, energii słonecznej oraz obsługuje funkcje barografu, a dodatkowo pomaga w wypozycjonowaniu i ustawieniu balansów w pojeździe kempingowym. 2) Bocznika cyfrowy SC303, zaprojektowany do pracy z prądem stałym do 300 A, wyposażony w 2 wejścia rezystancyjne i 2 wejścia napięciowe oraz 1 gniazdo na czujnik temperatury, co umożliwia precyzyjny pomiar i synchronizację danych.

Dodatkowo moduł poziomu i napięcia w zbiorniku ST107 udostępnia układowi 4 wejścia rezystancyjne i 3 wejścia napięciowe, co pozwala na wszechstronny pomiar poziomu cieczy takich jak woda, paliwo lub inne media, a także na monitorowanie napięcia i temperatury w odpowiednich warunkach instalacyjnych. Jego elastyczna konfiguracja sprawia, że ST107 może pracować zarówno jako czujnik poziomu, jak i czujnik napięcia lub temperatury w zależności od potrzeb systemu caravaningowego.

Wyjątkową cechą tego modułu ST107 jest wbudowany programowalny przekaźnik sygnału alarmowego, który po konfiguracji może wysyłać sygnał o natężeniu 1 A w momencie wyzwolenia alarmu, co zwiększa bezpieczeństwo i automatyzację całego systemu monitorowania energii i cieczy w pojeździe.

Specyfikacja techniczna poszczególnych elementów

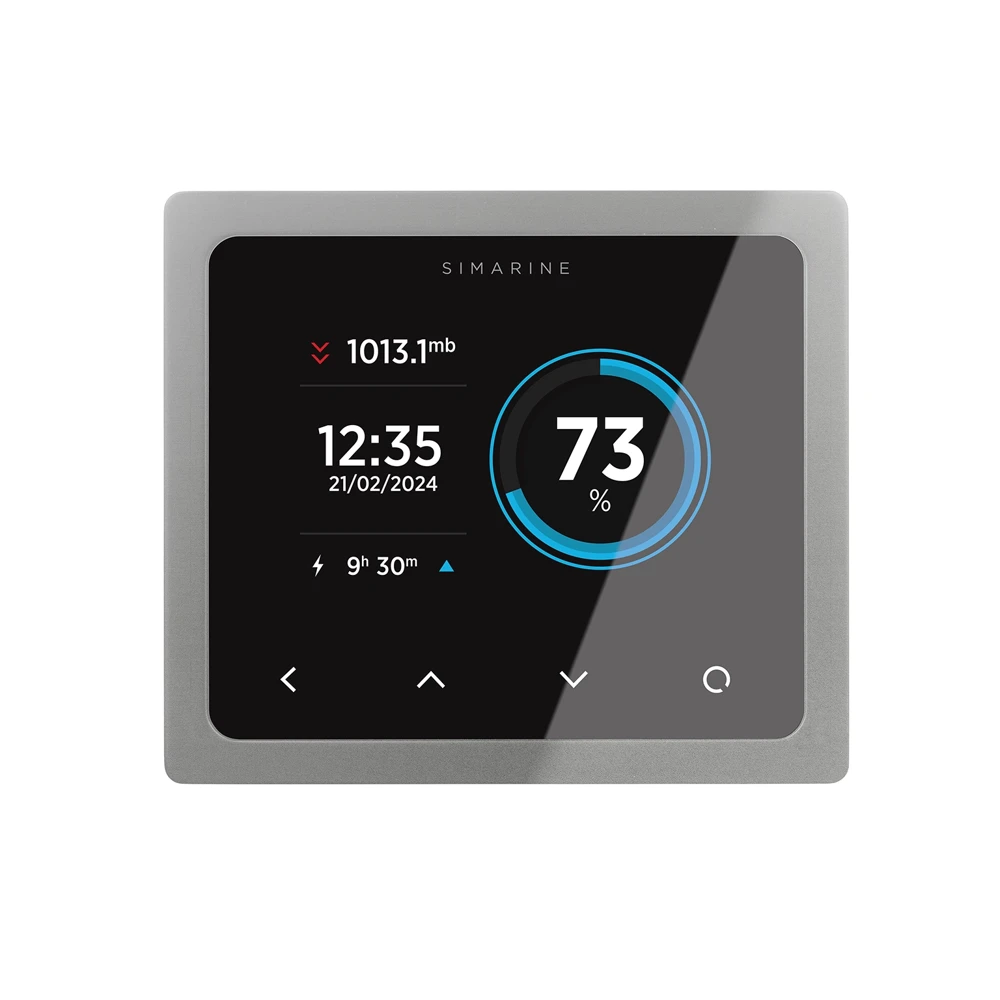

• Monitor Baterii P204PICOPANELSILVER-Rev2.0
  Zakres źródła zasilania: 6–35 VDC
  Zakres temperatur pracy: -20°C do 70°C
  Pobór mocy przy 12V przy włączonym WiFi i 100% oświetlenia: 90 mA
  Pobór mocy przy 12V przy włączonym WiFi i 70% oświetlenia: 35 mA
  Pobór mocy przy 12V przy wyłączonym WiFi i oświetleniu 0%: 18 mA
  Pobór mocy przy 12V przy wyłączonym zasilaniu, rejestrator nadal aktywny: 5 mA
  Zakres wyświetlania prądu: -999,99 do +999,99 A
  Dokładność prądu: 0,01 A
  Zakres wyświetlania napięcia: 0–75 VDC
  Rozdzielczość napięcia: 0,01 V
  Napięcie Ah (Ah): ±0,1 Ah
  Zakres wyświetlanej temperatury: -40°C do +150°C
  Rozdzielczość temperatury: 0,1°C
  Pasmo WiFi: 2,4 GHz
  Maksymalna liczba monitorowanych urządzeń: Baterie 6, Boczniki 24, Czujniki temperatury 10, Czujniki poziomu w zbiorniku 14, Czujniki inklinometryczne 2
  Wymiary bez złącza: 108,5 × 94 × 10 mm
  Kolor: Srebrny
• Bocznik cyfrowy SC303DIGITALSHUNT300A
  Zakres napięcia: 6–35 VDC
  Zakres temperatur: Od -20°C do 70°C
  Pobór mocy przy 12V: 1,2 mA
  Pomiar prądu: 0,01–300 A
  Dokładność pomiaru prądu: ±1%
  Dokładność pomiaru prądu: 0,01 A
  Częstotliwość próbkowania prądu: 100 ms
  Maksymalny prąd ciągły: 300 A
  Prąd szczytowy (<5 min): 400 A
  Prąd szczytowy (<1 min): 700 A
  Spadek napięcia przy 300 A: 37,5 mV
  Maksymalny prąd i maksymalne napięcie na zaciskach: 35 V
  Wejścia napięciowe (U1, U2): 2
  Zakres napięcia: 0–75 VDC
  Dokładność napięcia: ±0,3%
  Rozdzielczość napięcia: 1 mV
  Częstotliwość próbkowania napięcia: 100 ms
  Wejścia rezystancyjne (R1, R2, R3, R4): 3
  Opór zakres: 0 Ω – 65 kΩ
  Dokładność oporu: ±3%
  Czujnik temperatury – NTC 10k: zakres -13°C do +80°C
  Dokładność czujnika (od -10 do +60°C): ±3,0%
  Komunikacja: SiCOM
  Długość: 125 mm
  Szerokość: 70 mm
  Wysokość: 22 mm
  Podłączenie akumulatora: Śruby M10
• Moduł pomiarowy sonda zbiornika ST107
  Zakres napięcia: 6–35 VDC
  Zakres temperatur: Od -20°C do 70°C
  Pobór mocy przy 12V: 2,5 mA
  Wejścia napięciowe (U1, U2, U3): 3
  Zakres napięcia: 0–75 V
  Dokładność napięcia: 1 mV
  Rozdzielczość napięcia: ±0,3%
  Wejścia rezystancyjne (R1, R2, R3, R4): 4
  Opór zakres: 0 Ω – 65 kΩ
  Dokładność oporu: ±3%
  Częstotliwość próbkowania: 100 ms
  Łączność: SiCOM
  Styk alarmowy: 1
  Długość: 112 mm
  Szerokość: 72 mm
  Wysokość: 31 mm
