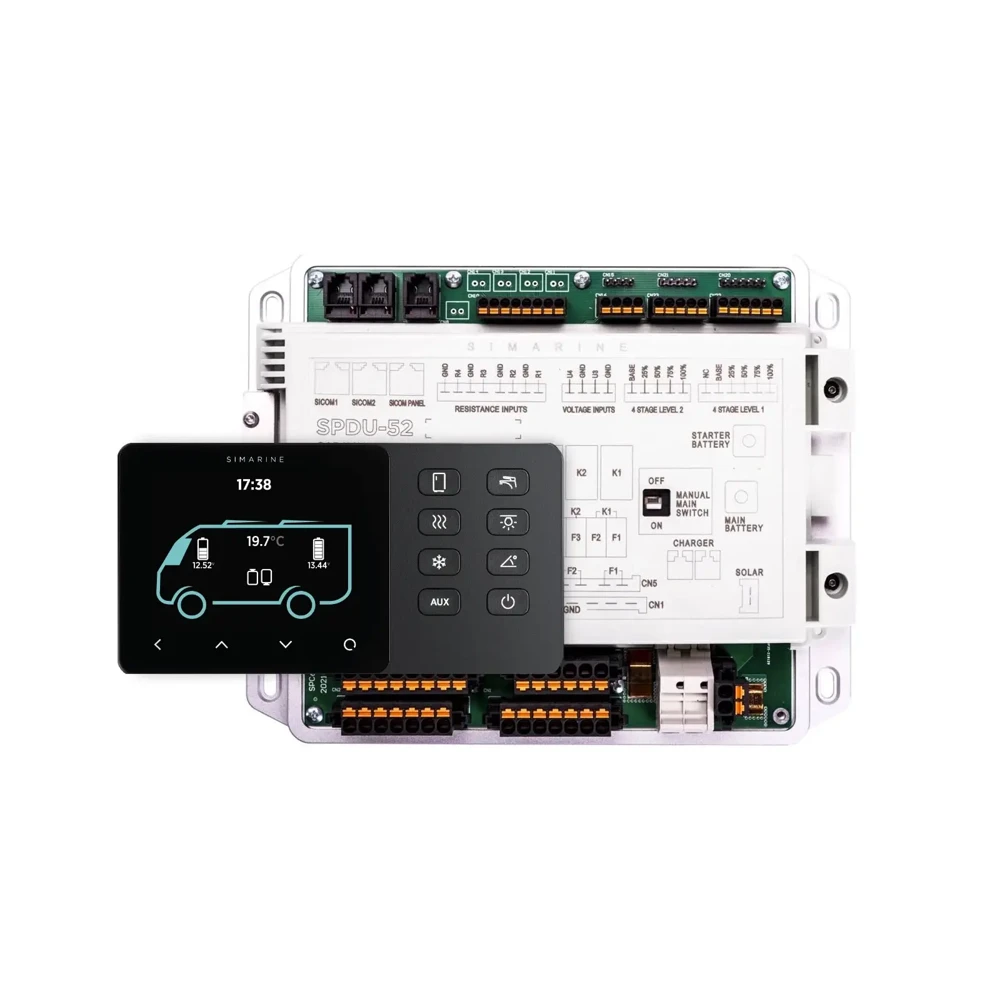

Zestaw VIA Panel Kontrolny SCC8+rozdzielacz zasilania SPDU-52

• 1x Panel sterowania VIA
• 1x Jednostka dystrybucji zasilania SPDU52

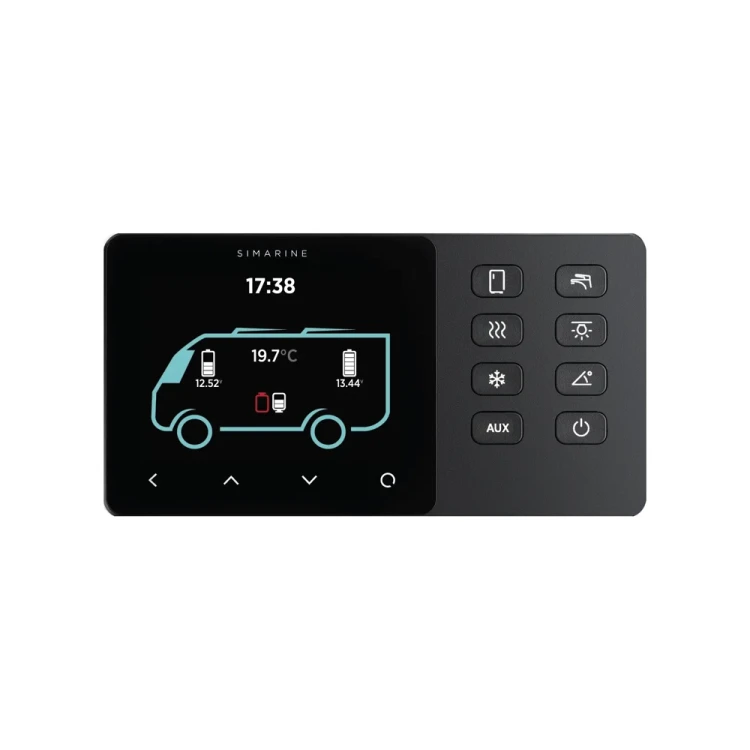

Panel kontrolny SCC8CARAVAN8BUTTONCLASSICV1 – Czarny

Zakres operacyjnego napięcia: 6–22 VDC. Zakres temperatur operacyjnych: od -20°C do 70°C. Pobór mocy przy 12V podczas pracy z włączonym WiFi i pełnym oświetleniem: 100 mA. Pobór mocy przy 12V podczas pracy z wyłączonym WiFi i 70% oświetlenia: 40 mA. Pobór mocy przy 12V podczas pracy z wyłączonym WiFi i 0% oświetlenia: 22 mA. Pobór mocy przy 12V przy wyłączonym zasilaniu, rejestrator nadal aktywny: 5 mA.

Możliwości wyświetlania: zakres prądu od -999,99 do +999,99 A oraz dokładność prądu 0,01 A. Zakres napięcia wyświetlanego: 0–75 VDC z rozdzielczością 0,001 V. Napięcie Ah (energii) wyświetlane z dokładnością ±0,1 Ah. Zakres temperatur przy wyświetlaniu: -40°C do +150°C z rozdzielczością 0,1°C. Obsługiwane porty: WiFi, a liczba urządzeń podłączonych do obwodu wynosi 6 w zestawie, boczniki 24, czujniki temperatury 10, czujniki poziomu w zbiorniku 14, czujniki inklinometryczne 2.

Wymiary: długość 157,1 mm, szerokość 82,1 mm, wysokość 5,6 mm.

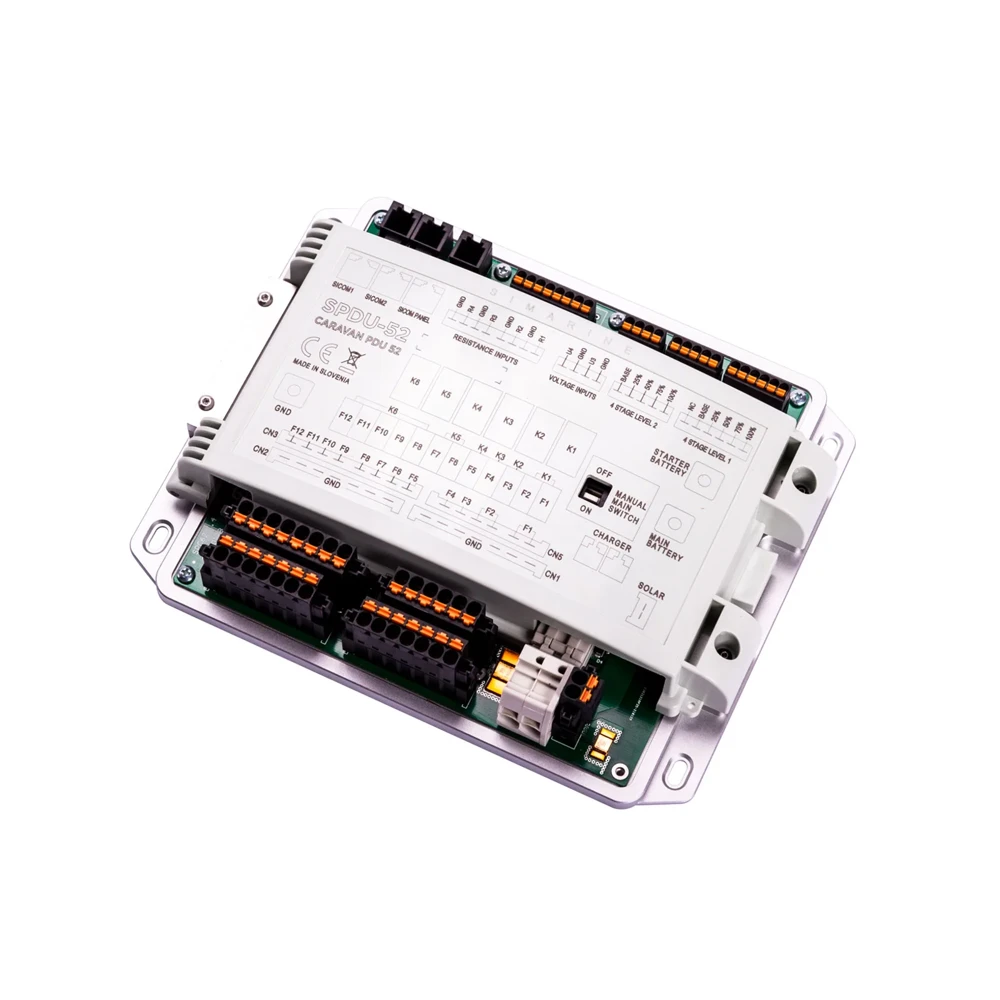

Rozdzielacz zasilania SPDU-52

Zakres napięcia operacyjnego: 8–22 VDC. Główny akumulator pracuje w zakresie 8–22 VDC, akumulator rozruchowy również 8–22 VDC. Zakres temperatur: od -20°C do 70°C. Pobór mocy podczas pracy: 15 mA. Pobór mocy w wyłączeniu: 0,25 mA. Pomiar prądu: Kanał 1 (solarny) 0–16 A, Kanał 2 (ładowarka) 0–40 A, Kanał 3 (akumulator główny) 0–50 A, Kanał 4 (akumulator rozruchowy) 0–50 A. Pomiar prądu z tolerancją ±1%. Częstotliwość próbkowania 100 ms. Pomiar napięcia: Kanał 1 (zespół akumulatorów rozruchowych) 0–22 V, Kanał 2 (główny zespół akumulatorów) 0–22 V, Kanał 3 (U3) 0–75 V, Kanał 4 (U4) 0–75 V. Dokładność pomiaru napięcia między kanałami U1–U4 ±0,3% i rozdzielczość 1 mV; Częstotliwość próbkowania 100 ms. Wejścia rezystancji 0–65 kΩ z dokładnością ±3%. Czujnik temperatury – NTC 10k, zakres od –13°C do +80°C z dokładnością ±3,0%. Maksymalny prąd ciągły na kanałach wyjściowych K1 20 A, K2 20 A, K3 15 A, K4 15 A, K5 10 A, K6 10 A. Całkowity maksymalny ciągły limit dla wszystkich kanałów 50 A. Łączność: SiCOM. Wymiary modułu: długość 200 mm, szerokość 160 mm, wysokość 42 mm.
